Năng lượng bề mặt là một trong những yếu tố quan trọng quyết định chất lỏng như keo, sơn hoặc mực in có thể trải đều trên bề mặt vật liệu hay không. Đặc biệt với PP, PE và các loại nhựa khó bám, hiểu đúng về năng lượng của bề mặt giúp doanh nghiệp lựa chọn phương pháp xử lý phù hợp thay vì chỉ tăng lượng keo.

1. Năng lượng bề mặt là gì? Khác gì với sức căng bề mặt?

---

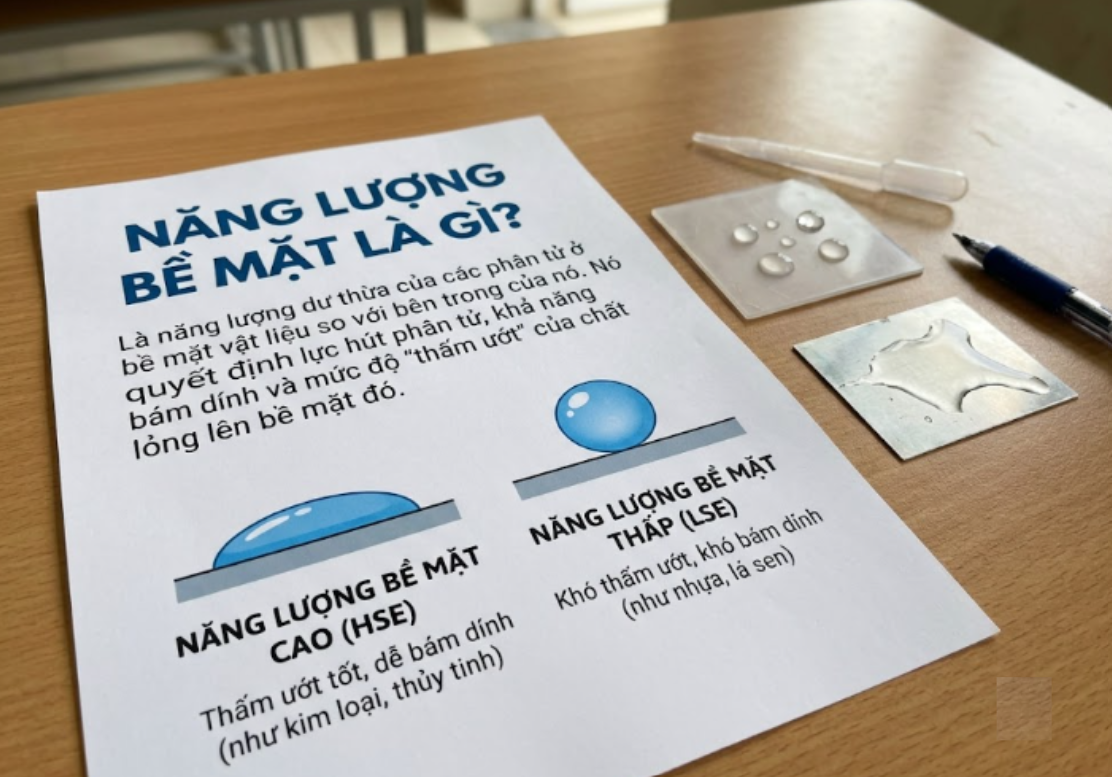

1.1. Năng lượng bề mặt là gì?

Hiểu đơn giản, năng lượng của bề mặt thể hiện mức độ “sẵn sàng tương tác” của lớp ngoài cùng trên một vật liệu rắn với vật liệu khác. Phần bên trong vật liệu được các nguyên tử hoặc phân tử bao quanh bởi những liên kết lân cận. Ngược lại, các phân tử nằm tại bề mặt có ít liên kết hơn nên trạng thái năng lượng của chúng khác với phần bên trong.

Chính lớp rất mỏng này lại quyết định nhiều quá trình công nghiệp như dán keo, in, sơn phủ, ép màng hoặc phủ bảo vệ. Đơn vị thường gặp khi đánh giá bề mặt là mN/m; trong một số tài liệu công nghiệp cũng sử dụng dyn/cm. Về trị số, 1 mN/m tương đương 1 dyn/cm.

Đây là lý do một chi tiết nhựa nhìn hoàn toàn sạch và phẳng bằng mắt thường vẫn có thể rất khó dán. Vấn đề nằm ở tính chất hóa học và vật lý của lớp bề mặt chứ không chỉ nằm ở hình dạng bên ngoài.

1.2. Sức căng bề mặt là gì?

Sức căng bề mặt thường được dùng khi nói về chất lỏng. Các phân tử trên bề mặt chất lỏng chịu lực tương tác khác với những phân tử nằm bên trong, tạo nên xu hướng làm cho bề mặt chất lỏng co lại.

Ví dụ, một giọt nước trên kính sạch có thể trải rộng hơn so với trên một miếng PP. Với keo, sơn hoặc mực in, đặc tính của chất lỏng cũng quyết định cách nó lan truyền khi tiếp xúc với vật liệu.

Vì vậy cần phân biệt hai khái niệm:

Khái niệm	Đối tượng	Ý nghĩa
Năng lượng bề mặt	Vật liệu rắn	Khả năng tương tác với chất lỏng hoặc vật liệu khác
Sức căng bề mặt	Chất lỏng	Xu hướng co lại của bề mặt chất lỏng

1.3. Năng lượng bề mặt cao và thấp khác nhau như thế nào?

Khi năng lượng của bề mặt của vật liệu phù hợp với chất lỏng tiếp xúc, chất lỏng thường có xu hướng trải ra dễ hơn. Ngược lại, năng lượng của bề mặt thấp khiến chất lỏng dễ co thành giọt, khó phủ đều.

PP, PE và PTFE là những ví dụ điển hình của vật liệu khó xử lý. Đặc biệt, năng lượng bề mặt của nhựa phụ thuộc vào thành phần hóa học, phụ gia, quá trình gia công và tình trạng thực tế của bề mặt.

Đây là nguyên nhân khiến cùng một loại keo nhưng khi sử dụng trên PP, PE và ABS lại có kết quả khác nhau. Nếu bỏ qua bước đánh giá bề mặt, doanh nghiệp có thể gặp tình trạng keo, sơn hoặc mực in ban đầu nhìn có vẻ đạt nhưng nhanh chóng bong tróc trong quá trình sử dụng.

1.4. Năng lượng bề mặt liên quan gì đến khả năng làm ướt?

Khả năng làm ướt có thể hiểu đơn giản là mức độ chất lỏng trải ra và tiếp xúc với bề mặt thay vì co lại thành giọt.

• Giọt chất lỏng trải rộng → khả năng làm ướt tốt.
• Giọt chất lỏng co lại → bề mặt khó làm ướt.
• Giọt càng phẳng → góc tiếp xúc càng nhỏ.
• Giọt càng tròn → góc tiếp xúc càng lớn.

ASTM D7334 sử dụng phép đo góc tiếp xúc để đánh giá tính thấm ướt của bề mặt. Theo tiêu chuẩn này, góc tiếp xúc tiến nhỏ hơn 45° là dấu hiệu bề mặt có khả năng làm ướt; khoảng 10–20° được xem là mức làm ướt rất tốt trong phép thử tương ứng.

2. Vì sao năng lượng bề mặt ảnh hưởng đến độ bám dính?

---

2.1. Bề mặt cần được làm ướt tốt trước khi hình thành liên kết

Quá trình có thể hình dung theo chuỗi:

Chất lỏng tiếp xúc → trải đều → tăng diện tích tiếp xúc → hình thành tương tác tại bề mặt → liên kết ổn định hơn

Điều này đặc biệt quan trọng với keo, sơn, mực in và lớp phủ. Nếu chất lỏng không thể phủ đều lên vật liệu, một phần diện tích tiếp xúc tiềm năng sẽ bị bỏ trống. Khi đó, dù bản thân loại keo có khả năng kết dính tốt, kết quả cuối cùng vẫn có thể không đạt.

2.2. Năng lượng bề mặt thấp gây ra những vấn đề gì?

Với năng lượng của bề mặt thấp, các lỗi thường gặp trong sản xuất gồm:

• Keo khó trải đều.
• Keo dễ tách khỏi bề mặt.
• Sơn phủ không đồng đều.
• Mực in dễ tróc khi chà xát.
• Lớp phủ dễ bong trong quá trình sử dụng.
• Chất lượng sản phẩm thay đổi giữa các lô.

Do đó, khi doanh nghiệp gặp lỗi dán không ổn định, không nên chỉ kiểm tra loại keo. Cần kiểm tra đồng thời vật liệu, độ sạch, điều kiện xử lý và đặc tính bề mặt.

2.3. Năng lượng bề mặt cao có đồng nghĩa với độ bám dính cao không?

Không. Đây là điểm rất quan trọng khi thiết kế quy trình.

Năng lượng của bề mặt chỉ là một trong những yếu tố ảnh hưởng đến kết quả liên kết. Một bề mặt dễ làm ướt không đồng nghĩa với việc mọi loại keo đều bám chắc trên đó.

Cần đồng thời xem xét:

• Thành phần hóa học của bề mặt.
• Độ sạch và chất bẩn còn sót lại.
• Loại keo, sơn hoặc lớp phủ.
• Mức độ tương thích giữa hai vật liệu.
• Điều kiện đóng rắn.
• Độ dày lớp keo.
• Nhiệt độ và độ ẩm trong sản xuất.
• Môi trường sử dụng sản phẩm.

Một nghiên cứu tổng quan trên Materials năm 2024 cũng chỉ ra rằng sự thay đổi khả năng làm ướt không phải lúc nào cũng đi cùng mức tăng độ bám dính. Hiện tượng phục hồi tính kỵ nước và các mảnh phân tử liên kết yếu hình thành trong quá trình Plasma có thể ảnh hưởng đến kết quả.

2.4. Vì sao cùng một loại keo nhưng độ bám trên các loại nhựa lại khác nhau?

Có thể hình dung một chuỗi vật liệu phổ biến: PP → PE → ABS → PC → PET. Mỗi loại có cấu trúc phân tử, nhóm hóa học trên bề mặt và đặc tính làm ướt khác nhau.

Ví dụ, PP và PE có tính không phân cực cao nên thường khó tương tác với nhiều loại keo và sơn. Trong khi đó, ABS hoặc PC có thể cho điều kiện bề mặt thuận lợi hơn với một số hệ keo nhất định.

Vì vậy, không nên xây dựng một thông số xử lý duy nhất cho tất cả các loại nhựa.

3. Xử lý bề mặt trước khi tra keo giúp tăng bám dính như thế nào?

---

3.1. Làm sạch bề mặt có vai trò gì trước khi tra keo?

Xử lý bề mặt trước khi tra keo bắt đầu từ việc kiểm soát chất bẩn. Các yếu tố có thể cản trở liên kết gồm:

• Dầu và mỡ.
• Bụi.
• Silicone.
• Chất tháo khuôn.
• Chất phụ gia di chuyển từ bên trong nhựa lên bề mặt.

3.2. Làm sạch và hoạt hóa bề mặt không phải là một

Hai khái niệm này thường bị nhầm lẫn:

Công đoạn	Mục đích chính
Làm sạch	Loại bỏ dầu, bụi, chất tháo khuôn và chất bẩn.
Hoạt hóa bề mặt	Thay đổi đặc tính của lớp bề mặt để chất lỏng dễ tiếp xúc hơn.

Vì vậy, sau khi làm sạch, vật liệu vẫn có thể có năng lượng bề mặt thấp. Khi đó, chỉ lau bằng dung môi chưa chắc giải quyết được vấn đề.

3.3. Những phương pháp xử lý bề mặt phổ biến

Phương pháp	Ưu điểm	Hạn chế	Tự động hóa
Dung môi	Đơn giản, dễ triển khai	Không nhất thiết làm thay đổi đặc tính bề mặt	Trung bình
Chà nhám	Tạo nhám cơ học	Khó đồng đều, có bụi	Thấp – trung bình
Ngọn lửa	Có thể xử lý nhanh diện tích lớn	Cần kiểm soát nhiệt	Cao
Điện tích cao tần	Hiệu quả trên một số màng và vật liệu	Phụ thuộc hình dạng sản phẩm	Cao
Plasma	Làm sạch và hoạt hóa có kiểm soát	Cần tối ưu thông số	Rất cao

3.4. Plasma giúp tăng bám dính cho bề mặt vật liệu như thế nào?

Plasma xử lý bề mặt có thể tác động lên lớp ngoài cùng của polymer thông qua nhiều cơ chế như làm sạch, biến đổi hóa học, tạo nhóm chức phân cực và thay đổi hình thái bề mặt.

Chuỗi tác động có thể hiểu đơn giản:

Plasma → làm sạch → hoạt hóa bề mặt → thay đổi tính chất hóa học → cải thiện khả năng làm ướt → tạo điều kiện thuận lợi để tăng độ bám dính

Nghiên cứu trên Surface and Coatings Technology năm 2019 cho thấy Plasma có thể cải thiện đặc tính bề mặt PP; nghiên cứu cũng ghi nhận sự hình thành liên kết chứa oxy trên mẫu đã xử lý và cho thấy khí oxy có hiệu quả trong hệ thử nghiệm đó.

Một nghiên cứu khác công bố năm 2020 báo cáo khả năng cải thiện đặc tính bám dính trên PP gần 30 lần trong hệ keo acrylic được nghiên cứu khi sử dụng Plasma áp suất khí quyển. Đây là kết quả của một hệ thử nghiệm cụ thể, không nên hiểu là mọi sản phẩm PP đều sẽ tăng 30 lần.

4. Làm thế nào để đo năng lượng bề mặt của vật liệu nhựa?

---

4.1. Đo góc tiếp xúc để đánh giá khả năng làm ướt

Phương pháp phổ biến là đặt một giọt chất lỏng lên bề mặt rồi quan sát hình dạng của giọt.

1. Nhỏ một lượng chất lỏng xác định lên mẫu.
2. Chụp hình giọt chất lỏng bằng thiết bị đo.
3. Xác định góc tiếp xúc giữa giọt chất lỏng và bề mặt.
4. So sánh kết quả trước và sau xử lý.

Góc tiếp xúc	Quan sát	Ý nghĩa thực tế
Lớn	Giọt co tròn	Khó làm ướt
Nhỏ	Giọt trải rộng	Dễ làm ướt hơn

4.2. Từ góc tiếp xúc có thể xác định năng lượng bề mặt như thế nào?

Cần lưu ý rằng một giọt nước không thể tự nó cho biết chính xác toàn bộ năng lượng bề mặt. ASTM D7334 cũng nêu rõ phép đo góc tiếp xúc không trực tiếp cung cấp giá trị sức căng hoặc năng lượng bề mặt.

Trong phân tích chuyên sâu, có thể sử dụng nhiều chất lỏng có đặc tính khác nhau rồi áp dụng mô hình tính toán phù hợp để ước tính các thành phần của đặc tính bề mặt.

Điều này đặc biệt hữu ích khi doanh nghiệp cần đo năng lượng bề mặt để xây dựng tiêu chuẩn kiểm soát đầu vào, so sánh trước – sau Plasma hoặc xác định cửa sổ thông số cho dây chuyền.

4.3. Kiểm tra bằng bút thử Dyne và dung dịch thử bề mặt

Bút thử bề mặt Dyne hoặc dung dịch thử là phương pháp kiểm tra nhanh thường được sử dụng tại nhà máy. Người vận hành đưa mực thử lên bề mặt và quan sát khả năng trải đều hoặc co lại.

Ưu điểm là nhanh, đơn giản và phù hợp kiểm tra tại dây chuyền. Tuy nhiên, đây chủ yếu là phép kiểm tra định tính hoặc bán định lượng, không thay thế hoàn toàn thiết bị đo góc tiếp xúc khi cần dữ liệu nghiên cứu.

4.4. Nên dùng phương pháp nào để kiểm tra bề mặt nhựa?

Phương pháp	Mục đích	Ưu điểm
Đo góc tiếp xúc	Đánh giá khả năng làm ướt	Định lượng được
Tính đặc tính bề mặt	Phân tích chuyên sâu	Có thể đánh giá nhiều thành phần
Bút thử bề mặt	Kiểm tra nhanh	Nhanh, dễ triển khai
Thử độ bám	Kiểm tra kết quả cuối	Đánh giá trực tiếp sản phẩm

5. Làm thế nào để kiểm soát năng lượng bề mặt và độ bám dính trong sản xuất?

---

5.1. Đo và so sánh bề mặt trước và sau khi xử lý

Thay vì chỉ đánh giá bằng cảm quan, doanh nghiệp nên xây dựng quy trình kiểm soát:

Bề mặt ban đầu → đo → xử lý → đo lại → tra keo → kiểm tra độ bám

Quy trình này có thể áp dụng cho PP, PE, ABS, PC, PET và nhiều vật liệu polymer khác. Mục tiêu của xử lý bề mặt nhựa không phải chỉ tạo ra một con số đẹp trên thiết bị đo mà phải giúp quá trình sản xuất ổn định hơn.

5.2. Vì sao năng lượng bề mặt có thể giảm theo thời gian?

Sau khi hoạt hóa bề mặt, đặc tính của lớp ngoài cùng có thể thay đổi trở lại theo thời gian. Hiện tượng này thường được gọi là phục hồi tính kỵ nước.

Nghiên cứu năm 2024 trên Materials cũng xem xét quá trình lão hóa của polymer sau Plasma và nhấn mạnh rằng tính ổn định của hiệu ứng xử lý cần được đánh giá theo thời gian.

Vì vậy, xử lý bề mặt trước khi tra keo nên được bố trí càng gần công đoạn dán càng tốt nếu quy trình vật liệu cho phép. Không nên mặc định rằng mẫu xử lý hôm nay sẽ có đặc tính hoàn toàn giống sau nhiều ngày lưu kho.

5.3. Không nên chỉ cố gắng làm năng lượng bề mặt càng cao càng tốt

Đây là một sai lầm khá phổ biến khi thiết lập thông số Plasma. Mục tiêu không phải là đẩy năng lượng bề mặt lên mức cao nhất, mà là tìm điều kiện xử lý phù hợp với vật liệu và chất kết dính.

Cần tối ưu đồng thời:

• Loại vật liệu nhựa đang dùng.
• Loại keo.
• Mục đích sử dụng.
• Phương pháp Plasma.
• Công suất xử lý.
• Tốc độ di chuyển.
• Khoảng cách giữa đầu xử lý và sản phẩm.
• Thời gian từ xử lý đến tra keo.

Các nghiên cứu về Plasma cũng cho thấy kéo dài thời gian xử lý không phải lúc nào cũng tạo ra kết quả tốt hơn. Điều kiện tối ưu phụ thuộc vào từng polymer, khí công tác và hệ keo hoặc lớp phủ cụ thể.

6. Kết luận: kiểm soát đúng bề mặt để tăng độ bám dính ổn định

---

Năng lượng bề mặt có vai trò quan trọng trong khả năng chất lỏng trải đều trên vật liệu, nhưng không phải là yếu tố duy nhất quyết định kết quả liên kết. Đặc biệt với PP, PE và các loại nhựa khó bám, doanh nghiệp cần nhìn toàn bộ quy trình từ làm sạch, hoạt hóa, kiểm tra bề mặt đến lựa chọn keo.

Trong nhiều ứng dụng công nghiệp, Plasma là một phương pháp đáng cân nhắc để tăng độ bám dính nhờ khả năng tác động có kiểm soát lên lớp bề mặt. Tuy nhiên, thông số tối ưu phải được xác định thông qua thử nghiệm thực tế trên đúng vật liệu, đúng loại keo và đúng điều kiện sản xuất.

Thay vì chỉ hỏi “bề mặt đã đủ sạch chưa?”, câu hỏi quan trọng hơn là: bề mặt hiện tại có phù hợp để keo, sơn hoặc mực in tạo liên kết ổn định hay chưa? Khi trả lời được câu hỏi này bằng dữ liệu đo và thử nghiệm thực tế, doanh nghiệp sẽ dễ dàng xây dựng quy trình ổn định, giảm lỗi bong tróc và kiểm soát chất lượng tốt hơn.

7. Câu hỏi thường gặp

---

7.1. Surface energy là gì?

Surface energy là gì? Đây là thuật ngữ tiếng Anh chỉ đặc tính năng lượng của bề mặt vật liệu rắn, thường được dùng để đánh giá khả năng tương tác và làm ướt của bề mặt với chất lỏng.

7.2. Nhựa PP và PE có khó xử lý không?

PP và PE thường thuộc nhóm vật liệu có đặc tính bề mặt khó làm ướt, vì vậy trong nhiều ứng dụng cần tăng bám dính cho bề mặt vật liệu bằng một phương pháp xử lý phù hợp trước khi dán, in hoặc phủ.

7.3. Plasma có thay thế hoàn toàn việc làm sạch không?

Không nên mặc định như vậy. Plasma có thể hỗ trợ làm sạch và hoạt hóa, nhưng quy trình cụ thể cần được xác định theo chất bẩn, vật liệu, mức độ sạch yêu cầu và ứng dụng cuối cùng.

7.4. Có phải góc tiếp xúc càng nhỏ thì sản phẩm càng bám chắc?

Không nhất thiết. Góc tiếp xúc nhỏ thường cho thấy bề mặt dễ làm ướt hơn, nhưng kết quả liên kết còn phụ thuộc vào hóa học bề mặt, loại keo, điều kiện đóng rắn và môi trường sử dụng. ASTM cũng lưu ý rằng phép đo góc tiếp xúc không trực tiếp xác định năng lượng hoặc sức căng bề mặt.

7.5. Có nên xử lý Plasma ngay trước khi tra keo?

Trong nhiều quy trình, đây là lựa chọn hợp lý để hạn chế ảnh hưởng của quá trình lão hóa bề mặt sau xử lý. Tuy nhiên, thời gian lưu tối ưu cần được xác định bằng thử nghiệm thực tế của từng loại vật liệu.
