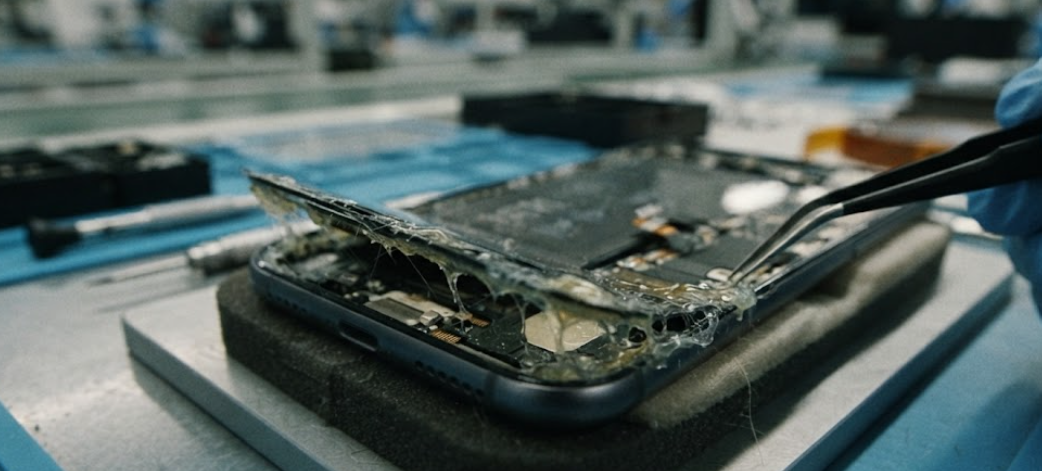

Keo bị bong sau khi dán là một trong những lỗi thường gặp trong các công đoạn lắp ráp, dán linh kiện và sản xuất sản phẩm công nghiệp. Nguyên nhân không chỉ nằm ở chất lượng keo mà còn có thể đến từ vật liệu, tình trạng bề mặt, quy trình đóng rắn, nhiệt độ, độ ẩm và điều kiện sử dụng. Trong nhiều trường hợp, xử lý bề mặt bằng Plasma đúng cách có thể giúp cải thiện khả năng bám dính và làm mối dán ổn định hơn.

---

1. Tại sao keo bị bong sau khi dán? Nguyên nhân chính do đâu?

Để trả lời câu hỏi tại sao keo bị bong, cần nhìn vào toàn bộ quá trình từ chuẩn bị vật liệu, cấp keo, ép dán cho đến đóng rắn và sử dụng sản phẩm. Một mối dán chỉ thực sự bền khi cả keo, bề mặt vật liệu và quy trình đều phù hợp.

1.1 Bề mặt vật liệu không phù hợp để dán keo

Đây là một trong những nguyên nhân keo bị bong phổ biến nhất, đặc biệt khi dán nhựa PP, PE, TPO, PTFE hoặc các vật liệu có khả năng bám dính thấp.

Một bề mặt nhìn bằng mắt thường có vẻ sạch nhưng vẫn có thể chứa dầu, chất chống dính khuôn, bụi mịn hoặc các phân tử chất bẩn rất khó nhìn thấy. Những chất này tạo thành một lớp ngăn cách giữa keo và vật liệu.

Đặc biệt, keo không đạt độ bám dính không nhất thiết có nghĩa là keo kém chất lượng. Có thể vấn đề nằm ở chính bề mặt cần dán.

1.2 Bề mặt có năng lượng thấp khiến keo khó trải đều

Keo cần tiếp xúc đủ tốt với vật liệu để tạo liên kết. Với những vật liệu có năng lượng bề mặt thấp, keo có xu hướng co lại thành giọt thay vì trải đều.

PP và PE là những ví dụ điển hình. Theo dữ liệu kỹ thuật của 3M, năng lượng bề mặt của PP và PE thường chỉ khoảng 30 dyn/cm, trong khi nhiều vật liệu có khả năng bám dính tốt hơn có giá trị cao hơn. PTFE thậm chí chỉ khoảng 18–19 dyn/cm.

Khi khả năng trải ướt kém, diện tích tiếp xúc thực tế giữa keo và vật liệu giảm, từ đó làm tăng nguy cơ keo dán bị bong.

1.3 Keo chưa đóng rắn hoàn toàn

Keo có thể cần nhiệt, ánh sáng UV, độ ẩm hoặc phản ứng giữa hai thành phần để đạt được độ bền thiết kế.

Nếu nhiệt độ thấp, thời gian đóng rắn chưa đủ hoặc năng lượng UV không đạt yêu cầu, lớp keo có thể chưa đạt tính chất cơ học cần thiết dù bề mặt bên ngoài đã khô.

1.4 Tỷ lệ pha keo không chính xác

Đối với keo hai thành phần, tỷ lệ giữa hai thành phần có ảnh hưởng trực tiếp đến quá trình đóng rắn. Sai lệch tỷ lệ có thể khiến lớp keo quá mềm, quá giòn hoặc không đạt độ bền thiết kế.

1.5 Lượng keo và độ dày lớp keo không phù hợp

Lớp keo quá mỏng có thể không đủ để bù sai lệch bề mặt. Ngược lại, lớp keo quá dày có thể làm tăng co ngót và ứng suất bên trong.

Do đó, lượng keo cần được kiểm soát bằng định lượng thay vì chỉ dựa vào kinh nghiệm của công nhân.

1.6 Nhiệt độ, độ ẩm và hóa chất làm suy giảm mối dán

Nhiệt độ cao có thể làm keo mềm hơn. Chu kỳ nóng – lạnh liên tục tạo ra sự co giãn khác nhau giữa keo và vật liệu. Trong khi đó, nước, dầu và dung môi có thể thâm nhập vào vùng liên kết và làm giảm độ bền theo thời gian.

Vì vậy, một mối dán tốt trong phòng thí nghiệm vẫn có thể xuất hiện lỗi keo sau khi dán khi sản phẩm được đưa vào môi trường thực tế.

1.7 Thiết kế mối nối hoặc tải trọng không phù hợp

Ngay cả khi keo và bề mặt đều đạt yêu cầu, mối nối vẫn có thể hỏng nếu phải chịu lực bóc, rung động, va đập hoặc tải trọng lớn hơn khả năng thiết kế.

Nguyên nhân	Dấu hiệu thường gặp	Hướng xử lý
Bề mặt bẩn	Keo dễ tách khỏi vật liệu	Làm sạch và kiểm soát chất bẩn
Năng lượng bề mặt thấp	Keo co lại, khó trải đều	Hoạt hóa bề mặt bằng Plasma
Đóng rắn chưa đủ	Keo mềm hoặc dễ phá hỏng	Điều chỉnh thời gian/nhiệt/UV
Độ ẩm hoặc hóa chất	Ban đầu tốt, sau đó bong	Thử nghiệm lão hóa thực tế
Tải trọng quá cao	Nứt hoặc phá hỏng mối nối	Tối ưu thiết kế mối nối

---

2. Dùng Plasma để cải thiện độ bám dính bề mặt và giúp keo bám chắc hơn như thế nào?

Khi nguyên nhân nằm ở giao diện giữa keo và vật liệu, xử lý bề mặt bằng Plasma là một giải pháp đáng cân nhắc. Plasma không thay thế keo mà thay đổi đặc tính lớp bề mặt để keo có điều kiện liên kết tốt hơn.

2.1 Plasma làm sạch các chất hữu cơ còn sót lại trên bề mặt

Plasma có thể tác động lên các chất bẩn hữu cơ rất mỏng trên bề mặt. Quá trình này giúp giảm những thành phần gây cản trở sự tiếp xúc trực tiếp giữa keo và vật liệu.

Điểm đáng chú ý là Plasma có thể xử lý ở mức rất mỏng trên bề mặt mà không nhất thiết phải làm thay đổi kích thước tổng thể của chi tiết.

2.2 Plasma làm tăng khả năng thấm ướt của keo

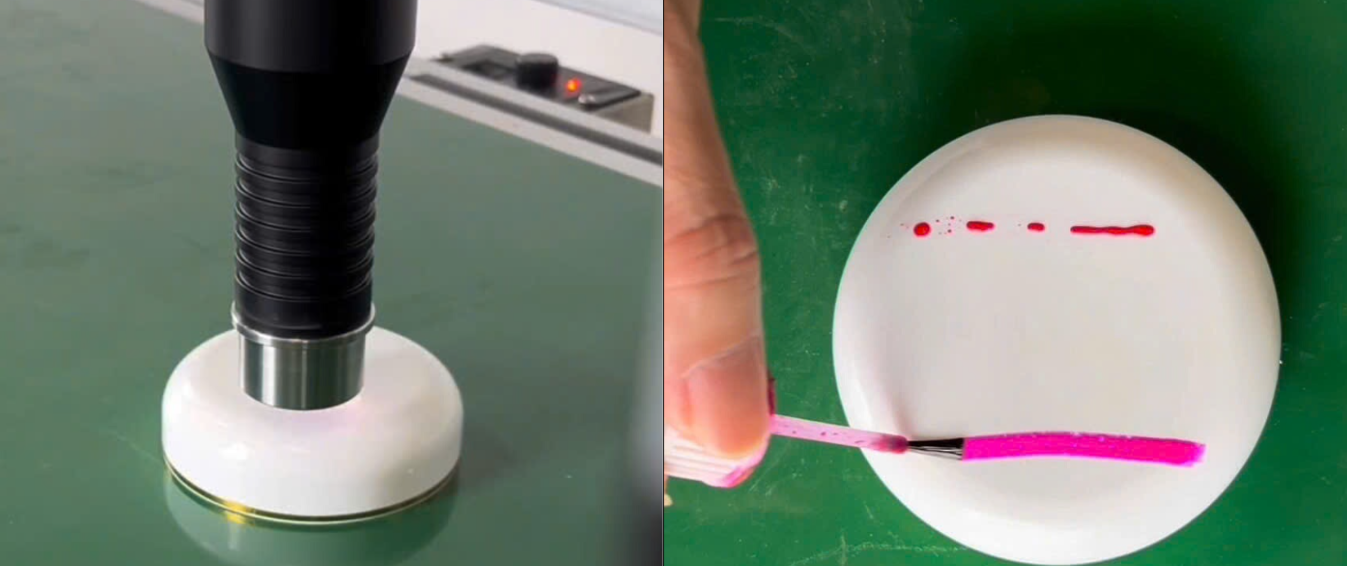

Sau xử lý Plasma, bề mặt của một số loại nhựa có thể trở nên dễ thấm ướt hơn. Khi nhỏ một giọt nước hoặc chất lỏng kiểm tra lên bề mặt, giọt có xu hướng trải rộng hơn.

Đây là dấu hiệu cho thấy đặc tính bề mặt đã thay đổi theo hướng thuận lợi hơn cho quá trình dán.

2.3 Plasma tạo thêm các nhóm phân cực trên bề mặt

Plasma có thể làm thay đổi thành phần hóa học của lớp bề mặt polymer và tạo ra các nhóm chức có khả năng tương tác tốt hơn với một số loại keo.

Các nghiên cứu trên PP và PE đã ghi nhận sự gia tăng các nhóm chứa oxy sau xử lý Plasma cùng với sự thay đổi năng lượng bề mặt và khả năng bám dính.

2.4 Vì sao Plasma đặc biệt hiệu quả với PP và PE?

PP và PE vốn có đặc tính bề mặt khó bám keo. Khi chỉ làm sạch bằng dung môi, chất bẩn có thể được loại bỏ nhưng bản thân tính chất hóa học của bề mặt gần như không thay đổi.

Plasma có lợi thế ở chỗ vừa có thể hỗ trợ làm sạch vừa hoạt hóa lớp bề mặt. Vì vậy, Plasma xử lý bề mặt thường được sử dụng trước các công đoạn dán, in, phủ hoặc đúc.

2.5 Plasma có làm bề mặt nhám hơn không?

Có thể, nhưng đây không phải cơ chế duy nhất và cũng không nên hiểu rằng Plasma chỉ đơn giản là “làm nhám”. Tác động của Plasma còn bao gồm làm sạch, thay đổi thành phần hóa học và tăng khả năng thấm ướt.

Đây chính là điểm khác biệt giữa xử lý Plasma và phương pháp chà nhám cơ học thông thường.

2.6 Các yếu tố quyết định hiệu quả xử lý Plasma

Không có một thông số Plasma phù hợp cho mọi vật liệu. Hiệu quả phụ thuộc vào:

• Loại vật liệu và thành phần bề mặt.
• Công suất Plasma.
• Khoảng cách giữa đầu Plasma và vật liệu.
• Tốc độ di chuyển đầu xử lý.
• Thời gian tác động.
• Loại khí sử dụng.
• Thời gian từ lúc xử lý đến lúc dán keo.

Bạn đang tìm giải pháp tăng độ bám dính cho nhựa PP, PE, PTFE?

👉 [Tham khảo ngay các dòng Máy xử lý bề mặt Plasma của chúng tôi]

---

3. Đo lường hiệu quả bám dính của keo sau khi dùng Plasma như thế nào?

Không nên đánh giá hiệu quả Plasma chỉ bằng mắt thường. Một quy trình tốt cần có số liệu trước và sau xử lý để xác định mức cải thiện thực tế.

3.1 Đo góc tiếp xúc để đánh giá khả năng thấm ướt

Góc tiếp xúc là góc tạo bởi giọt chất lỏng và bề mặt vật liệu. Góc càng nhỏ thường cho thấy chất lỏng càng dễ trải trên bề mặt.

Theo ASTM D7334, góc tiếp xúc tiến nhỏ hơn 45° thường được xem là dấu hiệu của khả năng thấm ướt tốt; khoảng 10–20° thể hiện khả năng thấm ướt rất tốt trong điều kiện đo phù hợp.

Ví dụ, nếu PP trước xử lý có góc tiếp xúc nước khoảng 90–100° nhưng sau Plasma giảm mạnh, đó là dấu hiệu rõ ràng cho thấy đặc tính bề mặt đã thay đổi.

3.2 Đo năng lượng bề mặt trước và sau Plasma

Năng lượng bề mặt thường được biểu thị bằng mN/m hoặc dyn/cm. Về mặt trị số, hai đơn vị này tương đương nhau.

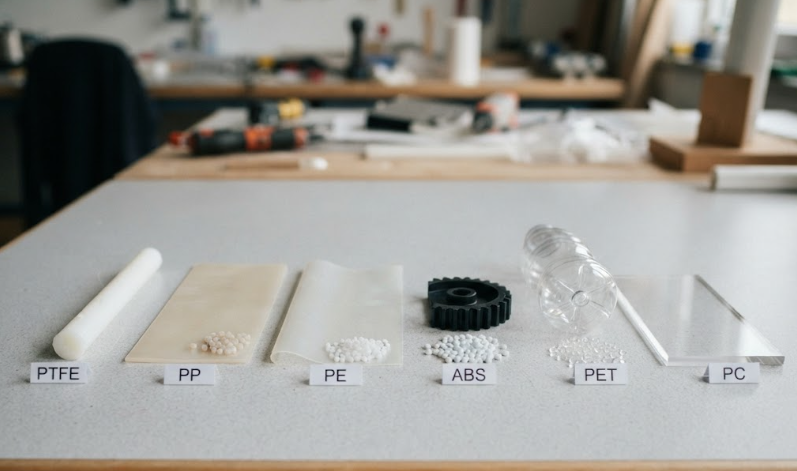

Vật liệu	Năng lượng bề mặt điển hình	Đặc điểm
PTFE	Khoảng 18–19 dyn/cm	Rất khó bám keo
PP	Khoảng 29–31 dyn/cm	Khó dán
PE	Khoảng 30–31 dyn/cm	Khó dán
ABS	Khoảng 34–35 dyn/cm	Khả năng bám tốt hơn PP/PE
PC	Khoảng 45–46 dyn/cm	Khả năng thấm ướt tương đối tốt

3.3 Đo độ bền kéo cắt của mối dán

Đây là phương pháp quan trọng hơn khi mục tiêu cuối cùng là xác định mối dán có chắc hơn hay không.

Doanh nghiệp có thể chuẩn bị hai nhóm mẫu:

• Nhóm A: Không xử lý Plasma.
• Nhóm B: Có xử lý Plasma.

Sau đó sử dụng cùng loại keo, cùng lượng keo, cùng thời gian đóng rắn và cùng điều kiện thử. Chênh lệch độ bền giữa hai nhóm sẽ phản ánh hiệu quả của bước xử lý bề mặt.

3.4 Thử độ bền bóc đối với các mối dán dạng màng

Với băng keo, màng nhựa, vật liệu mềm hoặc các mối dán cần chịu lực bóc, phép thử bóc thường có giá trị thực tế hơn phép thử kéo cắt.

ASTM D903 là một tiêu chuẩn thường được sử dụng để đánh giá độ bền bóc của mối dán trong điều kiện kiểm soát.

3.5 Kiểm tra độ bền sau lão hóa nhiệt và độ ẩm

Một mối dán tăng độ bền ngay sau Plasma chưa chắc đã duy trì được kết quả trong thời gian dài. Vì vậy, nên thử lại sau khi mẫu trải qua nhiệt độ cao, độ ẩm cao hoặc chu kỳ nóng – lạnh.

Đây là bước đặc biệt quan trọng đối với linh kiện điện tử, ô tô, thiết bị ngoài trời và các sản phẩm phải làm việc trong môi trường khắc nghiệt.

3.6 Nên đánh giá Plasma bằng những chỉ số nào?

Chỉ số	Mục đích	Thời điểm đo
Góc tiếp xúc	Đánh giá khả năng thấm ướt	Trước/sau Plasma
Năng lượng bề mặt	Đánh giá thay đổi bề mặt	Trước/sau Plasma
Độ bền kéo cắt	Đánh giá độ chắc của mối dán	Sau đóng rắn
Độ bền bóc	Đánh giá khả năng chịu bóc	Sau đóng rắn
Độ bền sau lão hóa	Đánh giá độ ổn định lâu dài	Sau thử nghiệm môi trường

---

4. Case study thực tế: Plasma giúp cải thiện độ bám dính trên vật liệu khó dán ra sao?

4.1 Trường hợp PP cần dán bằng keo

PP là một ví dụ điển hình cho bài toán keo bị bong sau khi dán. Bề mặt PP có năng lượng thấp, khiến nhiều loại keo khó trải đều và khó hình thành liên kết bền.

Trong một nghiên cứu về xử lý PP bằng Plasma áp suất thấp để cải thiện mối dán, các nhà nghiên cứu ghi nhận năng lượng bề mặt của PP tăng lên sau xử lý. Đồng thời, các liên kết chứa oxy trên lớp bề mặt cũng tăng, góp phần cải thiện khả năng bám dính và độ bền cơ học của mối nối.

4.2 Trường hợp PE dán bằng keo epoxy

Một nghiên cứu về PE mật độ thấp và PE mật độ cao cho thấy xử lý Plasma bằng khí nitơ và oxy làm tăng nhanh các nhóm phân cực trên bề mặt trong giai đoạn xử lý ban đầu. Độ bền mối nối giữa epoxy và PE cũng có xu hướng tăng theo sự gia tăng của các nhóm phân cực.

Điều này cho thấy Plasma không chỉ giúp bề mặt “sạch hơn” mà còn có thể làm thay đổi tính chất hóa học của lớp bề mặt – yếu tố rất quan trọng với vật liệu khó dán.

4.3 Một nghiên cứu ghi nhận độ bền tăng hơn 370%

Trong một nghiên cứu gần đây về xử lý PP bằng Plasma kết hợp rung siêu âm, độ bền cắt của mẫu thử được báo cáo tăng 370,3% so với mẫu không xử lý trong điều kiện thí nghiệm của nghiên cứu.

Tuy nhiên, đây là kết quả của một hệ vật liệu, loại keo và thông số xử lý cụ thể. Không nên hiểu rằng mọi ứng dụng Plasma đều có thể tăng độ bền đúng 370,3%.

4.4 Từ kết quả nghiên cứu đến ứng dụng sản xuất thực tế

Trong sản xuất, quy trình nên được xây dựng theo hướng:

1. Kiểm tra mẫu vật liệu chưa xử lý.
2. Đo góc tiếp xúc hoặc năng lượng bề mặt.
3. Thử Plasma với nhiều mức thông số.
4. Dán cùng một loại keo và giữ nguyên điều kiện đóng rắn.
5. Đo độ bền mối dán.
6. Thử nhiệt – ẩm nếu sản phẩm yêu cầu tuổi thọ cao.
7. Chọn thông số có sự cân bằng giữa độ bền, tốc độ xử lý và chi phí.



Kết luận: Làm thế nào để hạn chế keo bị bong sau khi dán?

Keo bị bong sau khi dán cần được nhìn nhận như một vấn đề của toàn bộ hệ thống gồm keo, vật liệu, bề mặt, quy trình và môi trường sử dụng. Nếu nguyên nhân nằm ở khả năng liên kết giữa keo và vật liệu, xử lý Plasma có thể giúp cải thiện khả năng thấm ướt và thay đổi tính chất lớp bề mặt, từ đó tạo điều kiện để mối dán bền hơn.

Tuy nhiên, cách tiếp cận hiệu quả nhất không phải là mua máy Plasma ngay mà là thử nghiệm mẫu → đo lường → tối ưu thông số → kiểm tra độ bền → mới triển khai sản xuất. Đây là cách giúp doanh nghiệp hạn chế đầu tư sai thiết bị và kiểm soát chất lượng mối dán bằng số liệu thực tế.

Câu hỏi thường gặp

Plasma có thể xử lý mọi trường hợp keo bị bong không?

Không. Plasma phù hợp nhất khi vấn đề nằm ở bề mặt hoặc giao diện giữa keo và vật liệu. Nếu nguyên nhân là keo đóng rắn chưa đủ, pha sai tỷ lệ hoặc thiết kế mối nối không phù hợp thì cần xử lý nguyên nhân đó trước.

Vật liệu nào thường được xử lý Plasma trước khi dán keo?

PP, PE, TPO, PTFE và một số loại nhựa có năng lượng bề mặt thấp thường là những vật liệu được quan tâm nhiều trong xử lý Plasma. Tuy nhiên, cần thử nghiệm thực tế vì cùng một loại nhựa nhưng phụ gia, chất chống dính khuôn và điều kiện gia công khác nhau có thể làm đặc tính bề mặt thay đổi.

Có thể chỉ nhìn bằng mắt để biết Plasma có hiệu quả không?

Không nên. Có thể quan sát sự thay đổi khả năng thấm ướt nhưng để kết luận Plasma giúp mối dán chắc hơn, cần đo độ bền mối dán trước và sau xử lý.

Sau Plasma có cần dán keo ngay không?

Nên kiểm soát chặt khoảng thời gian từ khi xử lý đến khi dán. Một số vật liệu có thể xảy ra hiện tượng phục hồi tính kỵ nước theo thời gian, khiến hiệu quả hoạt hóa giảm dần. Để đạt hiệu quả tối ưu, nên dán keo ngay sau khi xử lý bề mặt sản phẩm. Tuỳ vào loại vật liệu và môi trường bảo quản mà hiệu quả sau khi xử lý plasma có thể lưu giữ được trong thời gian 2h đến 15 ngày.

Plasma có thể thay thế hoàn toàn dung môi làm sạch không?

Không phải trong mọi trường hợp. Nếu bề mặt có lượng lớn dầu, mỡ hoặc chất bẩn, bước làm sạch sơ bộ vẫn có thể cần thiết. Plasma thường phát huy hiệu quả tốt nhất khi được tích hợp vào quy trình chuẩn bị bề mặt phù hợp.
