Hiện tượng tăng độ bám dính trên nhựa ngày càng được quan tâm trong sản xuất bao bì, linh kiện điện tử, ô tô và các sản phẩm nhựa kỹ thuật. PP, PE, PTFE cùng một số loại nhựa khác có bề mặt khó bám, khiến sơn, mực in hoặc lớp phủ dễ co giọt, bong tróc và giảm độ bền.

Điểm quan trọng là nguyên nhân không phải lúc nào cũng nằm ở sơn hoặc mực. Trong nhiều trường hợp, vấn đề bắt đầu từ chính lớp bề mặt của vật liệu nhựa.

---

1. Tại sao sơn bị bong tróc trên nhựa?

1.1 Năng lượng bề mặt thấp khiến sơn khó trải đều

Năng lượng bề mặt có thể hiểu đơn giản là mức độ “sẵn sàng” của bề mặt để tương tác với chất lỏng hoặc vật liệu khác. Khi giá trị này thấp, sơn khó trải đều trên vật liệu.

PP và PE là những ví dụ điển hình. Theo các dữ liệu kỹ thuật được sử dụng phổ biến trong ngành, PP thường có năng lượng bề mặt khoảng 29–31 dyn/cm, PE khoảng 30–31 dyn/cm, trong khi PC có thể đạt khoảng 45–46 dyn/cm.

Vật liệu	Năng lượng bề mặt tham khảo	Khả năng bám lớp phủ
PTFE	18–19 dyn/cm	Rất khó
PP	29–31 dyn/cm	Khó
PE	30–31 dyn/cm	Khó
ABS	34–35 dyn/cm	Tương đối thuận lợi
PC	45–46 dyn/cm	Thuận lợi hơn

Đây là lý do sơn không bám trên nhựa thường gặp hơn khi sản phẩm được làm từ PP hoặc PE.

1.2 Bề mặt nhựa còn dầu, bụi hoặc chất tháo khuôn

Trong quá trình ép nhựa, bề mặt có thể còn dầu, bụi, silicone, chất tháo khuôn hoặc các chất phụ gia di chuyển từ bên trong vật liệu ra ngoài.

Lớp chất bẩn này hoạt động như một lớp ngăn cách giữa sơn và nhựa. Vì vậy, ngay cả khi sơn có tính chất tốt, liên kết vẫn có thể yếu.

1.3 Sơn và nhựa chưa tương thích hoặc đóng rắn chưa đúng

Không phải loại sơn nào cũng phù hợp với mọi loại nhựa. Ngoài vật liệu nền, cần kiểm tra loại nhựa tạo màng, độ dày lớp sơn, nhiệt độ đóng rắn, thời gian đóng rắn và độ ẩm.

Do đó, tăng độ bám dính trên nhựa cần được xem xét đồng thời từ cả bề mặt và hệ sơn.

1.4 Plasma có thể hỗ trợ sơn bám tốt hơn như thế nào?

Quy trình có thể hiểu đơn giản:

Làm sạch → hoạt hoá bề mặt → tăng năng lượng bề mặt → tăng khả năng thấm ướt → cải thiện độ bám của sơn

ASTM D7334 cũng chỉ ra rằng bề mặt dễ thấm ướt có xu hướng thuận lợi hơn cho độ bám của lớp phủ; góc tiếp xúc tiến dưới 45° được xem là dấu hiệu của khả năng thấm ướt.

---

2. Tại sao mực in không bám trên nhựa?

2.1 Khả năng thấm ướt quyết định mực có trải đều hay không

Khi mực in không bám trên nhựa, một dấu hiệu dễ nhận biết là mực co lại thành giọt hoặc không phủ đều trên bề mặt.

Nếu mực không trải đều, diện tích tiếp xúc với nhựa bị giảm. Sau khi khô, lớp mực có thể dễ trầy xước hoặc bong khỏi vật liệu.

2.2 PP, PE và PTFE là những vật liệu khó in

Vật liệu	Đặc điểm	Khả năng in
PP	Bề mặt ít phân cực	Khó
PE	Khả năng thấm ướt thấp	Khó
PET	Bề mặt thuận lợi hơn	Tốt hơn trong nhiều trường hợp
ABS	Khả năng tương tác bề mặt khá tốt	Tương đối thuận lợi
PTFE	Rất trơ về mặt hóa học	Rất khó

2.3 Những yếu tố khác ảnh hưởng đến khả năng bám mực

• Thành phần và loại mực.
• Dung môi trong mực.
• Tốc độ in.
• Nhiệt độ và thời gian sấy.
• Độ sạch của bề mặt.
• Độ ẩm môi trường.
• Năng lượng bề mặt của vật liệu.

2.4 Xử lý Plasma trước khi in giúp mực bám chắc hơn

Quy trình sản xuất có thể bố trí theo chuỗi:

Nhựa → Plasma → in → sấy/đóng rắn

Phương pháp này được ứng dụng trong bao bì nhựa, linh kiện điện tử, phụ tùng ô tô, dụng cụ y tế và nhiều sản phẩm nhựa kỹ thuật.

Nghiên cứu trên Journal of Materials Processing Technology đã khảo sát Plasma lạnh trên PP và ghi nhận khả năng thấm ướt cũng như tính chất bám dính của PP được cải thiện đáng kể sau xử lý.

---

3. Tại sao lớp phủ bị bong sau khi thi công?

3.1 Phân biệt lớp phủ bong khỏi nhựa và tự nứt bên trong

Quan sát vị trí phá hỏng giúp xác định nguyên nhân nhanh hơn.

Dạng hỏng	Dấu hiệu	Nguyên nhân cần kiểm tra
Tách khỏi bề mặt	Nhựa gần như sạch lớp phủ	Bề mặt, khả năng thấm ướt, nhiễm bẩn
Nứt trong lớp phủ	Lớp phủ còn trên cả hai phía	Độ bền bên trong, đóng rắn
Phồng rộp	Xuất hiện bóng khí	Ẩm, dung môi, khí bị giữ lại
Nứt chân chim	Mạng vết nứt nhỏ	Co ngót, ứng suất, lão hóa

3.2 Bề mặt chưa được chuẩn bị đúng trước khi phủ

Đây là một trong những nguyên nhân khiến coating không bám trên nhựa. Bề mặt có thể còn dầu, silicone, chất tháo khuôn hoặc hơi ẩm.

Quan trọng hơn, làm sạch chưa chắc đồng nghĩa với hoạt hoá bề mặt. Một bề mặt có thể sạch nhưng vẫn có năng lượng bề mặt thấp.

3.3 Đóng rắn và môi trường cũng có thể làm lớp phủ bong

Ngoài bề mặt, cần kiểm tra:

• Đóng rắn chưa hoàn toàn.
• Lớp phủ co ngót.
• Nhựa và lớp phủ giãn nở nhiệt khác nhau.
• Chu kỳ nóng – lạnh.
• Độ ẩm cao.
• Tiếp xúc hóa chất.
• Tác động của tia UV và thời tiết.

3.4 Plasma giúp tạo nền bề mặt thuận lợi hơn cho lớp phủ

Plasma xử lý bề mặt nhựa có thể tác động lên lớp bề mặt theo nhiều cơ chế: làm sạch, hoạt hóa, thay đổi thành phần hóa học và cải thiện khả năng thấm ướt.

Một nghiên cứu tổng quan năm 2024 về xử lý polymer bằng Plasma cho thấy quá trình này có thể gây ăn mòn có kiểm soát, thay đổi hình thái, thay đổi tính chất lớp bề mặt và khả năng thấm ướt. Các tác giả cũng lưu ý rằng khả năng thấm ướt tốt không phải lúc nào cũng đồng nghĩa với độ bám dính cao hơn.

---

4. Làm thế nào để tăng độ bám dính trên vật liệu có năng lượng bề mặt thấp?

4.1 Làm sạch có thể giúp nhưng không phải lúc nào cũng đủ

Các phương pháp như lau dung môi, tẩy dầu, chà nhám hoặc rửa siêu âm có thể loại bỏ chất bẩn. Tuy nhiên, chúng không nhất thiết làm thay đổi bản chất hóa học của lớp bề mặt polymer.

Do đó cần phân biệt rõ:

4.2 Primer, Corona và xử lý bằng ngọn lửa có ưu nhược điểm gì?

Phương pháp	Ưu điểm	Hạn chế
Dung môi	Đơn giản, dễ triển khai	Chủ yếu làm sạch
Chà nhám	Tạo thay đổi hình thái bề mặt	Có thể tạo bụi, ảnh hưởng kích thước
Primer	Có thể tăng khả năng bám	Thêm vật liệu và công đoạn
Corona	Phù hợp vật liệu dạng màng	Khả năng xử lý chi tiết 3D có giới hạn
Plasma	Có thể làm sạch và hoạt hóa	Cần tối ưu thông số theo vật liệu

4.3 Plasma có thể tăng độ bám dính mà không cần thay đổi vật liệu nền

Với Plasma tăng độ bám dính, mục tiêu không phải thay đổi toàn bộ chi tiết nhựa mà tác động chủ yếu lên lớp bề mặt rất mỏng.

Plasma có thể được triển khai dưới dạng xử lý toàn bộ hoặc chỉ xử lý vùng cần sơn, in, phủ hay dán.

Đối với dây chuyền sản xuất, máy có thể được thiết kế để xử lý liên tục trước công đoạn in hoặc phủ.

4.4 Nên chọn phương pháp xử lý dựa trên những yếu tố nào?

Có thể áp dụng quy trình lựa chọn:

Vật liệu → năng lượng bề mặt → chất bẩn → loại sơn/mực/lớp phủ → yêu cầu độ bám → phương pháp xử lý

Không nên sử dụng một thông số Plasma cho tất cả các loại nhựa. Công suất, tốc độ, khoảng cách đầu xử lý, loại khí và thời gian tác động đều cần được thử nghiệm.

---

5. Plasma làm tăng năng lượng bề mặt nhựa như thế nào?

5.1 Plasma thay đổi lớp bề mặt polymer như thế nào?

Plasma là môi trường chứa các hạt mang điện, gốc tự do và các thành phần có năng lượng cao. Khi tác động lên polymer, Plasma có thể gây ra một số thay đổi tại lớp bề mặt:

• Loại bỏ một phần chất hữu cơ trên bề mặt.
• Tạo các nhóm chức có tính phân cực.
• Thay đổi thành phần hóa học bề mặt.
• Thay đổi hình thái vi mô.
• Cải thiện khả năng thấm ướt.

Một nghiên cứu trên Surface and Coatings Technology về PP cho thấy xử lý Plasma làm tăng năng lượng bề mặt và tạo các liên kết giữa carbon và oxy trên bề mặt; những thay đổi này góp phần cải thiện độ bám dính và độ bền cơ học của mối nối.

5.2 Từ năng lượng bề mặt đến khả năng bám dính diễn ra như thế nào?

Có thể hình dung quá trình theo chuỗi:

Plasma
↓
Thay đổi lớp bề mặt
↓
Tăng năng lượng bề mặt
↓
Cải thiện khả năng thấm ướt
↓
Sơn/mực/lớp phủ trải đều hơn
↓
Tăng khả năng tương tác tại vùng tiếp xúc
↓
Có thể cải thiện độ bám dính

Tuy nhiên, cần nhấn mạnh rằng tăng năng lượng bề mặt không đồng nghĩa tuyệt đối với độ bám dính tăng. Thành phần của sơn, mực hoặc lớp phủ, cơ chế đóng rắn, sự tương thích giữa hai vật liệu và điều kiện môi trường vẫn quyết định kết quả cuối cùng. Các nghiên cứu tổng quan về polymer cũng nhấn mạnh sự khác biệt giữa khả năng thấm ướt và độ bám dính.

5.3 Những thông số nào quyết định hiệu quả Plasma?

Thông số	Ảnh hưởng chính
Công suất	Quyết định mức năng lượng tác động
Tốc độ xử lý	Ảnh hưởng thời gian tiếp xúc
Khoảng cách đầu Plasma	Ảnh hưởng mức độ tác động lên bề mặt
Loại khí	Ảnh hưởng phản ứng hóa học trên bề mặt
Thời gian xử lý	Ảnh hưởng mức độ hoạt hóa
Loại polymer	Quyết định phản ứng của vật liệu

Tối ưu hóa dây chuyền sản xuất và tăng độ bám dính vật liệu với công nghệ Plasma tiên tiến nhất.

👉 [Khám phá các dòng Máy Plasma chuyên dụng]

5.4 Xử lý Plasma quá mức/trong thời gian quá dài có tốt hơn không?

Không. Tăng công suất hoặc thời gian xử lý liên tục không đồng nghĩa với kết quả tốt hơn.

Plasma quá mạnh hoặc xử lý quá lâu có thể làm thay đổi không mong muốn lớp bề mặt. Vì vậy, cần tìm ra “điểm hiệu quả lý tưởng” phù hợp thay vì chỉ tìm mức năng lượng cao nhất.

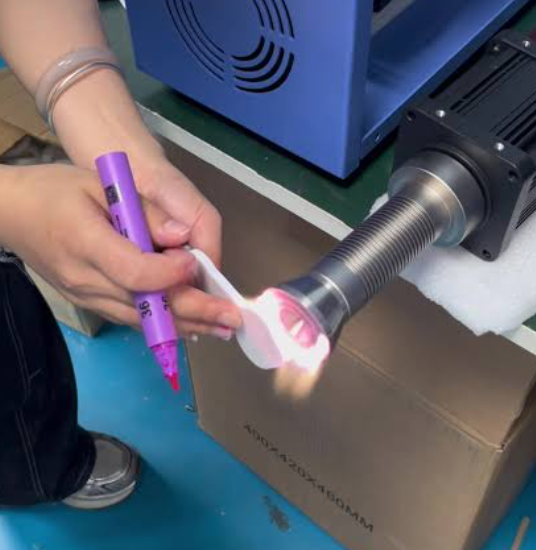

5.5 Làm thế nào để kiểm tra Plasma có thực sự hiệu quả?

Nên kết hợp nhiều phép đo thay vì chỉ quan sát bằng mắt.

Phương pháp	Mục đích
Đo góc tiếp xúc	Đánh giá khả năng thấm ướt
Bút đo năng lượng bề mặt	Kiểm tra nhanh tại dây chuyền
Thử kéo/bóc	Đánh giá độ bền lớp liên kết
Thử cắt	So sánh độ bền trước và sau xử lý
Quan sát vùng phá hỏng	Xác định vị trí liên kết bị phá hỏng

ASTM D7334 quy định phương pháp đo góc tiếp xúc tiến để đánh giá khả năng thấm ướt. Theo tiêu chuẩn này, góc nhỏ hơn 45° là dấu hiệu của khả năng thấm ướt; khoảng 10–20° được xem là khả năng thấm ướt rất tốt trong điều kiện đo phù hợp.

5.6 Vì sao không nên chỉ dựa vào góc tiếp xúc?

Góc tiếp xúc giảm cho thấy bề mặt dễ thấm ướt hơn, nhưng chưa đủ để khẳng định mối liên kết cuối cùng sẽ bền hơn.

Ví dụ, sau Plasma, một loại nhựa có thể trở nên rất dễ thấm nước nhưng lại xảy ra hiện tượng phục hồi tính kỵ nước theo thời gian. Ngoài ra, sự tương thích hóa học giữa bề mặt và lớp phủ vẫn là yếu tố quyết định.

Vì vậy, quy trình đánh giá tốt nhất là:

Đo bề mặt → xử lý Plasma → đo lại → phủ/in/sơn → thử độ bền → thử lão hóa → xác nhận kết quả

---

6. Câu hỏi thường gặp về tăng độ bám dính trên nhựa

6.1 Nhựa PP có cần xử lý Plasma trước khi sơn không?

Trong nhiều ứng dụng, PP có năng lượng bề mặt thấp nên cần một bước chuẩn bị bề mặt để cải thiện khả năng bám. Plasma là một trong những phương pháp có thể được thử nghiệm.

6.2 Plasma có giúp mực in bám tốt hơn trên PP và PE không?

Có thể. Nhiều nghiên cứu đã ghi nhận Plasma làm thay đổi khả năng thấm ướt và đặc tính bám dính của PP. Tuy nhiên, mức cải thiện phụ thuộc vào loại mực, vật liệu và thông số xử lý.

6.3 Làm sạch bằng dung môi có thay thế Plasma được không?

Không hoàn toàn. Dung môi chủ yếu giúp loại bỏ chất bẩn, trong khi Plasma còn có thể hoạt hóa và thay đổi tính chất hóa học của lớp bề mặt.

6.4 Plasma có làm thay đổi toàn bộ chi tiết nhựa không?

Trong điều kiện xử lý phù hợp, tác động chủ yếu tập trung ở lớp bề mặt. Đây là một trong những ưu điểm khiến Plasma phù hợp với các ứng dụng cần giữ nguyên hình dạng và tính chất cơ học bên trong của sản phẩm.

6.5 Bao lâu sau khi xử lý Plasma thì nên sơn hoặc in?

Nên thực hiện công đoạn tiếp theo trong khoảng thời gian đã được xác nhận bằng thử nghiệm. Một số polymer có thể xảy ra hiện tượng phục hồi tính kỵ nước theo thời gian, khiến hiệu quả xử lý giảm dần.

6.6 Plasma có phù hợp với mọi loại nhựa không?

Không có một thông số Plasma chung cho mọi loại nhựa. Cùng một vật liệu nhưng phụ gia, chất tháo khuôn, điều kiện ép và loại lớp phủ khác nhau cũng có thể tạo ra kết quả khác nhau.

---

Kết luận: Plasma có phải là giải pháp hiệu quả để tăng độ bám dính trên nhựa?

Tăng độ bám dính trên nhựa không đơn giản là chọn một loại sơn, mực hoặc lớp phủ có độ bám cao hơn. Với những vật liệu có năng lượng bề mặt thấp như PP, PE và PTFE, cần xem xét chính lớp bề mặt trước khi thay đổi vật liệu phủ.

Plasma có thể hỗ trợ làm sạch, hoạt hoá bề mặt, thay đổi thành phần hóa học và cải thiện khả năng thấm ướt. Các nghiên cứu trên PP đã ghi nhận sự cải thiện về năng lượng bề mặt và độ bám dính sau xử lý Plasma.

Tuy nhiên, hiệu quả tốt nhất chỉ đạt được khi thông số Plasma được tối ưu theo đúng loại nhựa + đúng loại sơn/mực/lớp phủ + đúng điều kiện sản xuất. Vì vậy, thử nghiệm mẫu trước khi đầu tư thiết bị là bước rất quan trọng.
