Không phải cứ làm sạch bề mặt là nhựa sẽ dễ dán, in hoặc sơn. Với các vật liệu có năng lượng bề mặt thấp như PP, PE, HDPE, PTFE hay Silicone, xử lý Plasma cho nhựa có thể thay đổi tính chất lớp bề mặt, cải thiện khả năng làm ướt và tạo điều kiện thuận lợi hơn cho quá trình liên kết.

Điểm quan trọng là Plasma không thay đổi toàn bộ khối vật liệu mà chủ yếu tác động lên lớp bề mặt rất mỏng. Vì vậy, lựa chọn đúng vật liệu, loại Plasma và thông số xử lý là yếu tố quyết định hiệu quả cuối cùng.

---

1. Vì sao bề mặt nhựa trơ và khó bám dính?

1.1. Vì sao nhiều loại nhựa có năng lượng bề mặt thấp?

Khả năng một chất lỏng trải ra trên vật liệu phụ thuộc lớn vào tương tác giữa chất lỏng và lớp bề mặt. Với nhiều loại nhựa kỹ thuật, cấu trúc phân tử chứa các liên kết ít phân cực khiến bề mặt tương đối trơ, kỵ nước và khó tương tác với keo, mực hoặc sơn.

PP và PE là hai ví dụ điển hình. Các chuỗi hydrocarbon của chúng có tính hóa học tương đối ổn định, khiến bề mặt khó tạo tương tác mạnh với nhiều loại vật liệu phủ. PTFE còn khó hơn do cấu trúc fluoropolymer có năng lượng bề mặt rất thấp.

ASTM D6105 chỉ ra rằng nhiều nền polymer gặp vấn đề liên kết do khả năng làm ướt thấp và tính trơ hóa học. Tiếp xúc phân tử giữa keo và nền vật liệu bắt đầu từ quá trình làm ướt; vì vậy thay đổi tính chất lớp ngoài cùng có thể cải thiện điều kiện hình thành liên kết.

Trong thực tế, nhóm vật liệu thường cần quan tâm gồm:

• PP, PE, HDPE, LDPE.
• POM và PTFE.
• TPE, TPU và Silicone.
• ABS, PC, PMMA và PVC trong những ứng dụng yêu cầu độ bám cao.
• PA/Nylon khi cần tăng khả năng liên kết với vật liệu phủ hoặc keo.

1.2. Vì sao nhựa khó dán, in, sơn dù bề mặt đã được làm sạch?

Đây là điểm thường bị nhầm trong sản xuất: sạch không đồng nghĩa với dễ bám dính.

Rửa bằng dung môi hoặc làm sạch bụi có thể loại bỏ dầu, bụi và chất bẩn nhìn thấy được. Tuy nhiên, bước này không nhất thiết làm tăng năng lượng bề mặt hoặc tạo thêm các vị trí hóa học thuận lợi cho liên kết.

Nếu bề mặt vẫn có khả năng làm ướt thấp, keo hoặc sơn sẽ có xu hướng co lại thành giọt thay vì trải thành một lớp liên tục. Khi diện tích tiếp xúc thực tế giảm, nguy cơ bong tróc, tách lớp hoặc mất mực có thể tăng.

Một vấn đề khác là phụ gia, chất hóa dẻo hoặc các thành phần có phân tử nhỏ có thể di chuyển từ bên trong vật liệu lên bề mặt. Vì vậy, một chi tiết vừa được vệ sinh sạch vẫn có thể cho kết quả bám dính không ổn định.

1.3. Những loại nhựa nào thường cần xử lý bề mặt trước khi dán hoặc phủ?

Có thể hình dung mức độ khó theo nhóm vật liệu như sau:

Nhóm vật liệu	Ví dụ	Vấn đề thường gặp
Polyolefin	PP, PE, HDPE, LDPE	Năng lượng bề mặt thấp, khó làm ướt
Nhựa kỹ thuật	ABS, PC, PMMA, PVC, PA	Hiệu quả phụ thuộc thành phần và ứng dụng
Nhựa khó xử lý	POM, PTFE	Bề mặt trơ, yêu cầu tối ưu quy trình
Vật liệu đàn hồi	TPE, TPU, Silicone	Phụ gia, biến dạng và phục hồi tính kỵ nước

Nếu nguyên nhân nằm ở chính tính chất của lớp bề mặt, câu hỏi tiếp theo là: có thể thay đổi lớp bề mặt này mà không cần thay đổi toàn bộ vật liệu hay không? Đây chính là điểm mà công nghệ Plasma phát huy giá trị.

---

2. Plasma xử lý và cải thiện độ bám dính trên từng loại nhựa như thế nào?

2.1. Plasma xử lý PP, PE, HDPE và LDPE như thế nào?

Đây là nhóm ứng dụng phổ biến nhất vì PP và PE vốn có bề mặt khó làm ướt. Khi xử lý Plasma cho nhựa, các tác động của Plasma có thể làm sạch lớp ngoài cùng, tạo thêm nhóm chức phân cực và làm tăng khả năng tương tác giữa bề mặt polymer với keo, mực hoặc sơn.

Vật liệu	Vấn đề bề mặt	Mục tiêu Plasma	Ứng dụng
PP	Khó làm ướt, khó dán/in	Tăng khả năng làm ướt và liên kết	Dán, sơn, in
PE	Năng lượng bề mặt thấp	Hoạt hóa lớp ngoài cùng	Dán, phủ, in
HDPE	Bề mặt tương đối trơ	Tăng tương tác với vật liệu phủ	Dán, ghép, phủ
LDPE	Mềm, dễ biến dạng	Cải thiện khả năng tiếp xúc	Màng, bao bì, lớp phủ

Một nghiên cứu đăng trên Surface and Coatings Technology năm 2019 đã đánh giá Plasma áp suất thấp trên PP bằng các biến số như công suất, thời gian và khí xử lý. Kết quả cho thấy năng lượng bề mặt tăng, xuất hiện liên kết chứa oxy và khả năng bám dính của mối ghép được cải thiện. Nghiên cứu cũng xác định oxy là một loại khí đặc biệt hiệu quả trong điều kiện khảo sát.

Một nghiên cứu khác trên International Journal of Adhesion and Adhesives năm 2019 khảo sát Plasma không khí trên PP gia cường thủy tinh và HDPE. Trong điều kiện thí nghiệm, năng lượng bề mặt của PP gia cường tăng từ 28 lên 58 mN/m, còn HDPE tăng từ 28 lên 72 mN/m. Độ dai phá hủy kiểu I của mẫu PP gia cường–HDPE tăng từ 0,1 lên 5,5 N/mm sau xử lý Plasma.

Những con số này cho thấy Plasma có thể tạo ra thay đổi đáng kể, nhưng không nên hiểu rằng mọi sản phẩm PP hoặc HDPE đều sẽ đạt đúng các giá trị trên. Thông số tối ưu phụ thuộc vật liệu, hình dạng chi tiết, khí, công suất, khoảng cách và tốc độ xử lý.

2.2. Plasma xử lý ABS, PC, PMMA, PVC, PA và Nylon như thế nào?

Với nhóm nhựa kỹ thuật, xử lý Plasma cho nhựa không nhất thiết nhằm biến vật liệu thành hoàn toàn ưa nước. Mục tiêu thực tế là tạo một trạng thái bề mặt phù hợp hơn với công đoạn tiếp theo.

Vật liệu	Ứng dụng	Mục tiêu xử lý
ABS	Dán, sơn, in	Cải thiện khả năng làm ướt
PC	Dán, phủ, in	Hoạt hóa bề mặt
PMMA	Dán, phủ	Tăng khả năng liên kết
PVC	Dán, in, phủ	Làm sạch và hoạt hóa
PA/Nylon	Dán, phủ, liên kết	Tăng khả năng tương tác với vật liệu kết dính

Điểm cần tránh là áp dụng một chương trình Plasma giống nhau cho toàn bộ các loại nhựa. Cùng một công suất nhưng thay đổi tốc độ đầu phun hoặc khoảng cách xử lý cũng có thể làm thay đổi đáng kể liều Plasma thực tế trên bề mặt.

Do đó, khi xây dựng quy trình, nên kiểm soát ít nhất bốn yếu tố: công suất, tốc độ, khoảng cách và số lần xử lý. Với dây chuyền tự động, vị trí đầu phun và độ đồng đều trên toàn bộ vùng xử lý cũng rất quan trọng.

2.3. Plasma xử lý POM, PTFE, TPE, TPU và Silicone có gì khác biệt?

Đây là nhóm cần thận trọng nhất. Xử lý Plasma cho nhựa có thể cải thiện tính chất bề mặt của vật liệu khó bám, nhưng “có thể xử lý” không đồng nghĩa với “mọi chế độ đều cho kết quả tốt”.

Vật liệu	Mức độ khó	Điểm cần kiểm soát
POM	Khó	Tránh xử lý quá mức, cần thử nghiệm mẫu
PTFE	Rất khó	Cần lựa chọn điều kiện Plasma phù hợp
TPE	Khó	Phụ thuộc thành phần và phụ gia
TPU	Trung bình–khó	Cân bằng giữa hoạt hóa và bảo toàn tính chất bề mặt
Silicone	Rất khó	Cần chú ý hiện tượng phục hồi tính kỵ nước

Silicone là ví dụ đặc biệt. Một nghiên cứu đăng trên Chemical Engineering Journal năm 2023 cho thấy Silicone sau Plasma có thể xảy ra hiện tượng phục hồi tính kỵ nước rất nhanh trong một số điều kiện. Điều này có nghĩa là nếu xử lý quá sớm rồi để chi tiết chờ lâu trước khi dán, kết quả có thể khác đáng kể so với việc xử lý ngay trước công đoạn liên kết.

Với PTFE, POM hoặc Silicone, doanh nghiệp không nên chỉ kiểm tra bằng mắt. Quy trình nên được xây dựng bằng thử nghiệm có kiểm soát và đánh giá cả khả năng làm ướt lẫn độ bám dính thực tế.

Các thông số cần tối ưu gồm:

• Loại khí Plasma.
• Công suất hoặc mức năng lượng.
• Khoảng cách từ đầu phun đến chi tiết.
• Tốc độ di chuyển của đầu phun.
• Số lần quét.
• Hình dạng và kích thước vùng xử lý.
• Thời gian từ Plasma đến công đoạn dán, in hoặc phủ.

---

3. Khi nào nên sử dụng Plasma để tăng độ bám dính cho nhựa?

3.1. Plasma giải quyết vấn đề bề mặt nhựa như thế nào?

Về bản chất, xử lý Plasma cho nhựa tập trung vào lớp bề mặt thay vì thay đổi toàn bộ vật liệu. Một quy trình phù hợp có thể đồng thời tạo ra ba tác động chính:

• Làm sạch: loại bỏ hoặc phân hủy một phần chất hữu cơ trên lớp ngoài cùng.
• Hoạt hóa: tạo thêm các nhóm chức phân cực trên bề mặt polymer.
• Cải thiện khả năng làm ướt: giúp keo, mực hoặc sơn trải đều hơn trên bề mặt.

ASTM D6105 mô tả cơ chế hoạt hóa bằng phóng điện là quá trình có thể cải thiện khả năng làm ướt và liên kết của polymer, đồng thời tạo thêm nhóm chức phân cực trên bề mặt. Với nền polyolefin, tiêu chuẩn này còn nêu rằng thành phần phân cực có thể cần tăng từ mức gần bằng 0 lên khoảng 15–20 mJ/m² để đạt điều kiện thích hợp cho liên kết trong bối cảnh được tiêu chuẩn đề cập.

Quan trọng hơn, khả năng làm ướt không phải là toàn bộ độ bám dính. ASTM D2578-23 cũng lưu ý rằng giá trị sức căng làm ướt có thể liên hệ với khả năng tiếp nhận mực, lớp phủ hoặc keo nhưng bản thân phép đo này không phải phép đo hoàn chỉnh cho độ bám dính.

3.2. Làm thế nào để lựa chọn và kiểm soát quy trình Plasma cho từng loại nhựa?

Quy trình hiệu quả nên đi theo chuỗi thử mẫu → đo bề mặt → kiểm tra độ bám → chuẩn hóa thông số → kiểm soát trong sản xuất.

Bước	Việc cần thực hiện	Mục đích
1	Xác định loại nhựa và chất phụ gia	Biết mức độ khó xử lý
2	Thử nhiều chế độ Plasma	Tìm vùng thông số phù hợp
3	Kiểm tra sức căng bề mặt hoặc góc tiếp xúc	Đánh giá khả năng làm ướt
4	Thử dán, kéo, bóc hoặc cắt ô	Xác nhận độ bám thực tế
5	Xác định thời gian chờ	Hạn chế ảnh hưởng của lão hóa bề mặt
6	Đưa thông số vào dây chuyền	Duy trì tính ổn định sản xuất

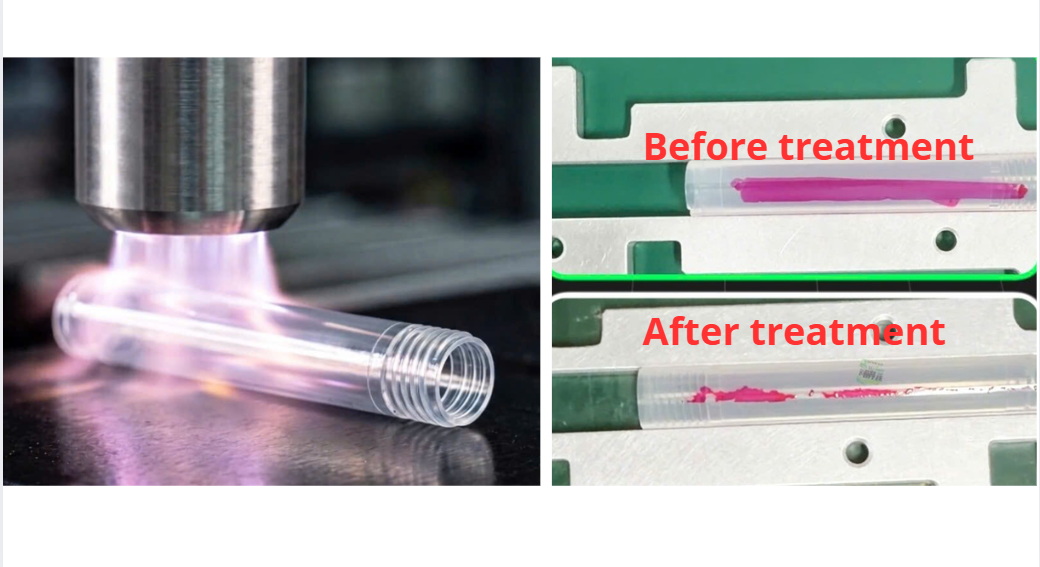

Với kiểm tra nhanh tại xưởng, bút Dyne có thể hữu ích để so sánh mức độ hoạt hóa trước và sau Plasma. Với nghiên cứu quy trình chuyên sâu, phép đo góc tiếp xúc giúp định lượng khả năng làm ướt tốt hơn. Tuy nhiên, quyết định cuối cùng vẫn nên dựa trên thử nghiệm bám dính thực tế của chính sản phẩm.

ASTM D5946 cũng cảnh báo rằng các giá trị góc tiếp xúc hay sức căng làm ướt không nên được xem như phép đo hoàn chỉnh cho độ bám dính. Điều này đặc biệt quan trọng khi doanh nghiệp đang lựa chọn ngưỡng kiểm soát cho sản xuất hàng loạt.

3.3. Khi nào doanh nghiệp nên đầu tư máy xử lý Plasma?

Doanh nghiệp nên cân nhắc xử lý Plasma cho nhựa khi gặp một hoặc nhiều tình huống sau:

• Keo bong khỏi PP, PE hoặc các loại nhựa có năng lượng bề mặt thấp.
• Mực in hoặc sơn khó trải đều trên chi tiết nhựa.
• Đã làm sạch bằng dung môi nhưng độ bám vẫn không ổn định.
• Cần thay thế hoặc giảm phụ thuộc vào phương pháp xử lý hóa học.
• Cần xử lý liên tục trước công đoạn dán hoặc phủ trên dây chuyền.
• Cần kiểm soát chất lượng bề mặt ổn định giữa các lô sản xuất.

Trong các trường hợp này, máy Plasma không nên được lựa chọn chỉ dựa trên công suất ghi trên bảng thông số. Cần đánh giá cả độ rộng vùng xử lý, khoảng cách làm việc, tốc độ dây chuyền, loại khí, khả năng điều chỉnh năng lượng và khả năng tích hợp với thiết bị hiện có.

---

4. Câu hỏi thường gặp về xử lý Plasma cho nhựa

4.1. Plasma có xử lý được PP và PE không?

Có. PP và PE là những vật liệu thường được nghiên cứu trong xử lý Plasma do năng lượng bề mặt thấp. Hiệu quả phụ thuộc vào loại Plasma, công suất, tốc độ, khoảng cách và thời gian xử lý.

4.2. Sau Plasma có thể dán keo ngay không?

Trong nhiều quy trình, nên đưa chi tiết sang công đoạn dán càng sớm càng tốt. Một số vật liệu có thể xảy ra hiện tượng phục hồi tính kỵ nước hoặc thay đổi trạng thái bề mặt theo thời gian. Vì vậy cần xác định “khoảng thời gian chờ cho phép” bằng thử nghiệm thực tế.

4.3. Bút Dyne có đủ để đánh giá độ bám dính không?

Không. Bút Dyne chủ yếu giúp đánh giá nhanh khả năng làm ướt hoặc mức độ xử lý bề mặt. Nó không thay thế phép thử độ bám dính cuối cùng như kéo, bóc, cắt ô hoặc thử nghiệm cơ học phù hợp với sản phẩm.

4.4. PTFE và Silicone có thể xử lý Plasma không?

Có thể xử lý trong những điều kiện phù hợp, nhưng đây là nhóm vật liệu cần thử nghiệm kỹ hơn PP hoặc PE. Đặc biệt với Silicone, cần quan tâm đến hiện tượng phục hồi tính kỵ nước sau xử lý.

4.5. Có một thông số Plasma dùng chung cho mọi loại nhựa không?

Không nên. PP, PE, ABS, PTFE và Silicone có thành phần hóa học và đặc tính bề mặt khác nhau. Một chế độ tối ưu cho vật liệu này có thể không tối ưu cho vật liệu khác, thậm chí gây xử lý quá mức.

---

5. Kết luận: Khi nào nên dùng Plasma để tăng độ bám dính cho nhựa?

Xử lý Plasma cho nhựa là giải pháp đáng cân nhắc khi vấn đề nằm ở khả năng làm ướt, năng lượng bề mặt thấp hoặc tính trơ của lớp polymer ngoài cùng. Công nghệ này có thể làm sạch, hoạt hóa và thay đổi tính chất hóa học của bề mặt để tạo điều kiện thuận lợi hơn cho keo, mực, sơn và lớp phủ.

Tuy nhiên, không nên đánh giá Plasma chỉ bằng một con số Dyne hoặc góc tiếp xúc. Quy trình tốt phải liên kết giữa đặc tính vật liệu → thông số Plasma → kiểm tra khả năng làm ướt → thử độ bám dính → thời gian chờ → kiểm soát sản xuất.

Nếu doanh nghiệp đang gặp vấn đề bong keo, bong sơn, mất mực hoặc khó phủ trên PP, PE, ABS, PTFE, Silicone và các loại nhựa khó bám khác, bước đầu tiên nên là thử mẫu với chính vật liệu và keo/sơn đang sử dụng thay vì lựa chọn máy theo thông số chung.
