Tích hợp máy sấy UV với máy tra keo đang trở thành hướng triển khai đáng chú ý trong các dây chuyền lắp ráp điện tử, quang học, thiết bị y tế và sản phẩm công nghiệp sử dụng keo UV. Thay vì tách riêng hai công đoạn, doanh nghiệp có thể kết nối tra keo, kiểm tra, đóng rắn và truy xuất dữ liệu thành một quy trình liên tục.

1. Vì sao doanh nghiệp có xu hướng tích hợp máy sấy UV với máy tra keo?

1.1 Tích hợp tra keo và sấy UV giúp rút ngắn quy trình sản xuất như thế nào?

Trong quy trình thủ công, sản phẩm thường phải trải qua nhiều bước: đặt sản phẩm, tra keo, kiểm tra, chuyển sang thiết bị đóng rắn rồi mới đến công đoạn tiếp theo. Mỗi lần di chuyển đều tạo thêm thời gian chờ và nguy cơ sai lệch vị trí.

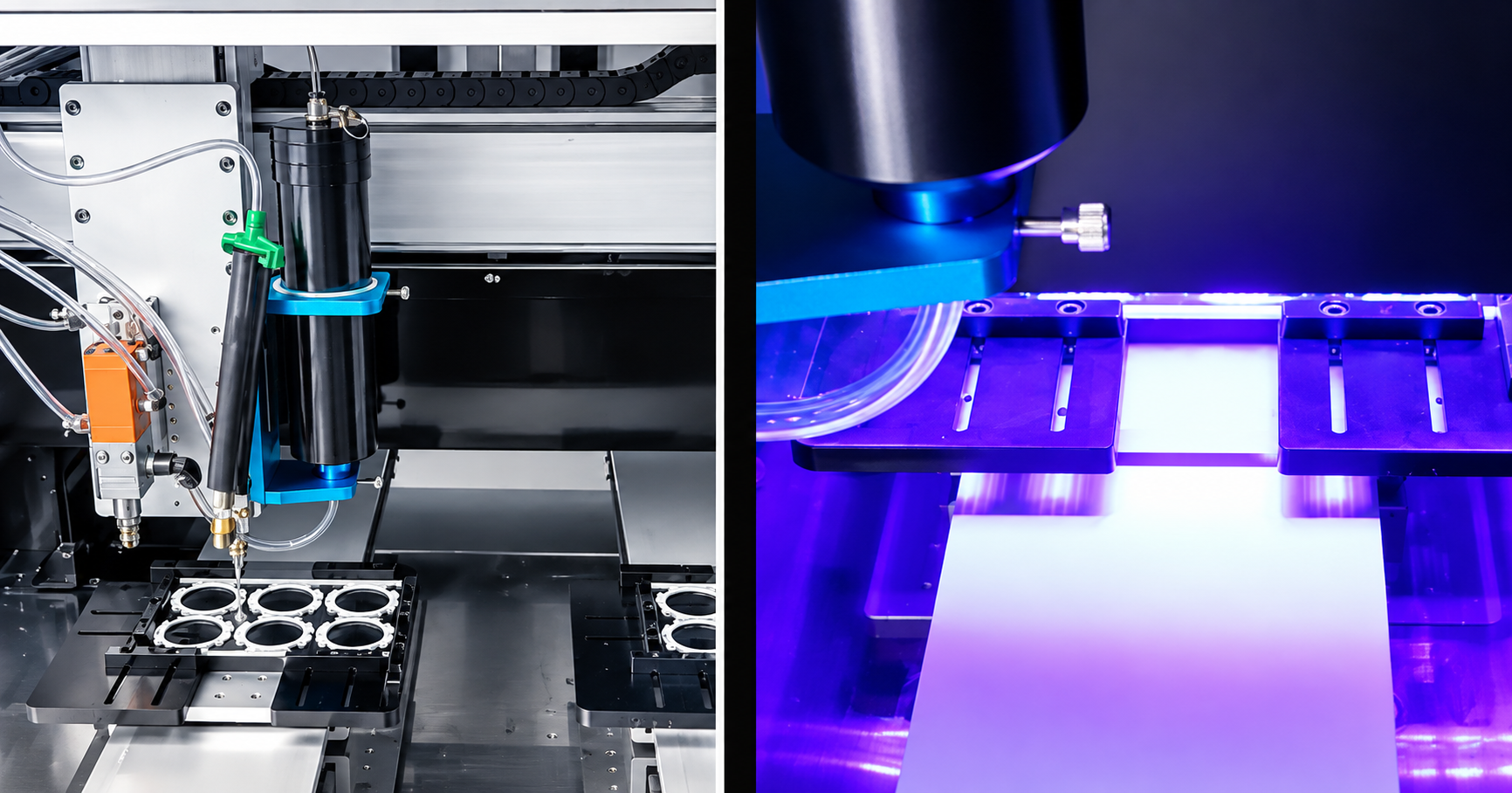

Với tích hợp máy sấy UV với máy tra keo, sản phẩm có thể được giữ cố định hoặc di chuyển theo một quỹ đạo đã lập trình từ đầu đến cuối.

• Giảm thao tác chuyển sản phẩm giữa các công đoạn.
• Rút ngắn thời gian chờ sau khi tra keo.
• Hạn chế dịch chuyển keo trước khi đóng rắn.
• Đồng bộ với robot, băng tải và cơ cấu gá.
• Dễ xây dựng chu trình sản xuất lặp lại.

Nordson cho biết các hệ thống UV công nghiệp có thể được thiết kế để tích hợp trực tiếp vào dây chuyền tự động, bao gồm các quy trình phủ, tra keo và ứng dụng vật liệu.

1.2 Tích hợp hai công đoạn giúp kiểm soát chất lượng keo UV ra sao?

Đối với keo UV, chất lượng cuối cùng không chỉ phụ thuộc vào nguồn UV. Lượng keo, vị trí đường keo, chiều rộng, độ dày và điều kiện chiếu đều ảnh hưởng đến kết quả.

Một máy tra keo UV có thể kiểm soát lượng vật liệu bằng thời gian, áp suất, tốc độ van hoặc các phương pháp định lượng khác. Khi kết nối với UV, hệ thống có thể tiếp tục kiểm soát điều kiện đóng rắn ngay sau đó.

Công đoạn	Thông số cần kiểm soát	Mục tiêu
Tra keo	Lượng keo, áp suất, tốc độ	Đường keo ổn định
Định vị	Tọa độ, chiều cao	Đặt keo đúng vị trí
UV	Bước sóng, cường độ, liều	Đóng rắn, sấy keo ổn định
Kiểm tra	Ngoại quan, kích thước, độ bám	Xác nhận chất lượng

2. Hệ thống tích hợp máy sấy UV và máy tra keo hoạt động như thế nào?

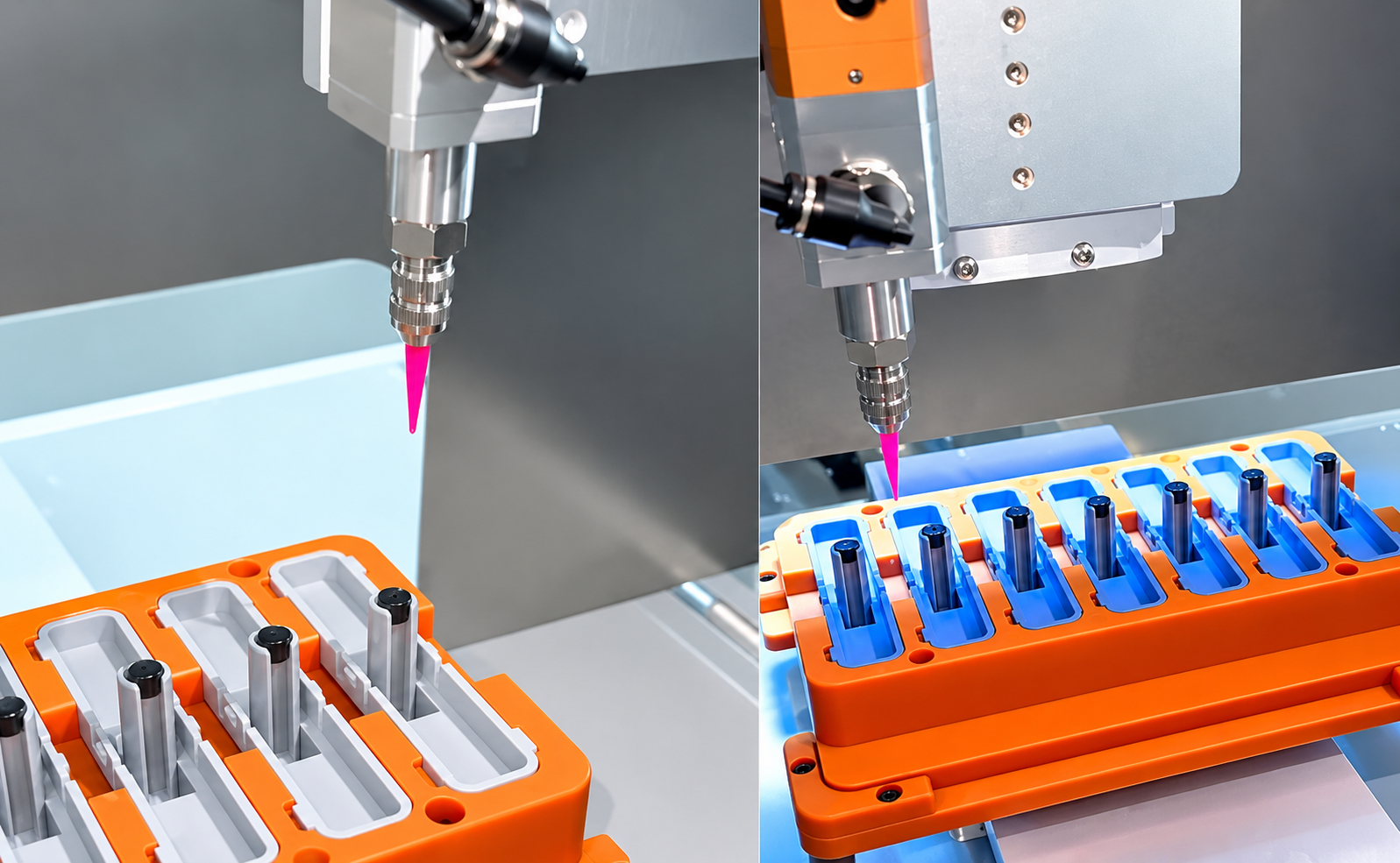

2.1 Máy tra keo và máy sấy UV phối hợp với nhau qua những bước nào?

Một hệ thống tra keo và sấy UV có thể được thiết kế theo chu trình sáu bước:

1. Định vị: sản phẩm được đưa vào đồ gá hoặc vị trí làm việc.
2. Tra keo: đầu dispensing tạo đường keo theo chương trình.
3. Kiểm tra: camera hoặc cảm biến xác nhận vị trí và lượng keo.
4. Di chuyển: robot hoặc băng tải đưa sản phẩm đến vùng UV.
5. Đóng rắn: nguồn UV LED chiếu theo thời gian và cường độ đã cài đặt.
6. Xuất sản phẩm: sản phẩm đã xử lý được chuyển sang công đoạn kế tiếp.

Cấu trúc này đặc biệt phù hợp với tự động hóa tra keo và sấy UV, vì hai công đoạn có thể dùng chung hệ thống điều khiển và dữ liệu sản xuất.

Một ví dụ thực tế từ COUSZ cho thấy giải pháp robot dispensing kết hợp UV LED có thể đạt thời gian đóng rắn khoảng 1 giây trong một ứng dụng gioăng xốp UV cụ thể. Đây là số liệu của một ứng dụng và vật liệu cụ thể, không phải thời gian chung cho mọi loại keo UV.

2.2 Cần lưu ý gì khi thiết kế hệ thống tra keo và sấy UV tự động?

Thiết kế tích hợp máy sấy UV với máy tra keo cần bắt đầu từ vật liệu chứ không phải từ máy móc. Trước tiên phải xác định keo cần bước sóng nào, liều UV bao nhiêu và sản phẩm chịu được nhiệt độ ra sao.

• Loại keo: UV acrylic, epoxy UV hoặc hệ keo có cơ chế đóng rắn kép.
• Bước sóng: thường gặp 365, 385, 395 hoặc 405 nm tùy công thức.
• Cường độ UV: xác định tại đúng vị trí bề mặt cần đóng rắn.
• Liều UV: xác định dựa trên yêu cầu của vật liệu.
• Khoảng cách: ảnh hưởng trực tiếp đến cường độ tại sản phẩm.
• Vùng chiếu: phải bao phủ toàn bộ vùng keo cần đóng rắn.
• Điều khiển: cần tính đến PLC, cảm biến, robot và băng tải.
• Khả năng mở rộng: cho phép thay đổi chương trình khi sản phẩm thay đổi.

3. Những thông số nào cần kiểm soát khi tích hợp?

3.1 Vì sao phải kiểm soát đồng thời lượng keo và điều kiện UV?

Không nên đánh giá hệ thống chỉ bằng câu hỏi “UV có đủ mạnh hay không?”. Một đường keo quá dày có thể yêu cầu liều UV khác với một lớp keo mỏng. Đồng thời, vùng bị che khuất hoặc vị trí nằm sâu cũng có thể nhận ít ánh sáng hơn.

Vì vậy, quy trình nên xác định một cửa sổ vận hành gồm:

Thông số	Đơn vị tham khảo	Vai trò
Lượng keo	mg, g hoặc µL	Xác định lượng vật liệu
Cường độ UV	mW/cm² hoặc W/cm²	Mức bức xạ tại bề mặt
Liều UV	mJ/cm² hoặc J/cm²	Tổng năng lượng UV nhận được
Khoảng cách	mm	Ảnh hưởng cường độ tại sản phẩm

Ví dụ, hệ Yu_CSZ_CVM872663 của Cousz công bố nguồn 365 nm có cường độ đỉnh 0,6 W/cm² và 395 nm có thể đạt 1 W/cm² trong cấu hình cụ thể, với vùng chiếu 100 × 100 mm và độ đồng đều trên 90%. Các giá trị này được đo ở khoảng cách làm việc 10–20 mm và không nên áp dụng như thông số chung cho mọi nguồn UV LED.

3.2 PLC có vai trò gì trong hệ thống tích hợp?

PLC là lớp điều phối giữa máy tra keo, nguồn UV, cảm biến và robot. Khi sản phẩm đến đúng vị trí, PLC có thể gửi tín hiệu cho đầu dispensing; sau khi tra keo hoàn tất, hệ thống chuyển sản phẩm sang vùng UV.

Logic điều khiển có thể được xây dựng như sau:

Product detected → Dispense → Inspection → UV ready → Cure → Inspection → Output

Đây là nền tảng để phát triển dây chuyền tra keo tự động có khả năng kiểm soát theo từng sản phẩm thay vì chỉ vận hành theo thời gian cố định.

4. Tích hợp máy tra keo và UV mang lại lợi ích gì?

4.1 Có thể giảm thời gian chu kỳ sản xuất như thế nào?

Ưu điểm rõ nhất của tích hợp máy sấy UV với máy tra keo là loại bỏ nhiều bước trung gian. Sản phẩm không cần chờ người vận hành lấy ra khỏi máy tra keo rồi chuyển sang một thiết bị UV riêng.

Trong một case study của Cousz về sản xuất PCB, việc chuyển sang vật liệu đóng rắn bằng ánh sáng và triển khai dispensing + UV curing tự động giúp thời gian xử lý giảm từ 210 phút xuống 9 phút, tương đương giảm khoảng 96%. Case study cũng ghi nhận sản lượng tăng 231%. Đây là kết quả của toàn bộ thay đổi quy trình, không thể quy toàn bộ mức cải thiện cho riêng máy UV.

4.2 Vì sao tích hợp giúp tăng tính ổn định của sản phẩm?

Khi lượng keo và điều kiện UV được lập trình, mỗi sản phẩm có thể đi qua cùng một chu trình. Điều này đặc biệt quan trọng với các sản phẩm có yêu cầu cao về vị trí đường keo như module camera, linh kiện quang học hoặc thiết bị điện tử.

Kỹ sư của COUSZ từng mô tả ứng dụng bonding module camera sử dụng UV-cure adhesive yêu cầu đường keo đồng đều và vị trí đặt keo chính xác. Một hệ thống jetting cụ thể của họ có thể tạo micro-deposit từ khoảng 0,5 nL và đạt tần số tới 1.000 Hz trong điều kiện công bố của nhà sản xuất.

5. Khi nào nên triển khai hệ thống tích hợp?

5.1 Những ứng dụng nào phù hợp với máy tra keo và UV tích hợp?

Máy sấy UV và máy tra keo có thể được tích hợp hiệu quả khi keo được thiết kế để đóng rắn bằng UV và quy trình cần kiểm soát chính xác.

• Lắp ráp module camera.
• Linh kiện quang học.
• Bonding linh kiện điện tử.
• Đóng gói và sealing.
• Gia cố linh kiện trên PCB.
• Thiết bị y tế sử dụng keo UV.
• Gioăng hoặc đường keo cần đóng rắn nhanh.

COUSZ Việt Nam hiện cung cấp cả máy tra keo và UV curing cho các ứng dụng bonding, sealing, coating và lắp ráp điện tử; COUSZ cũng cung cấp đồng thời hệ thống tra keo (dispensing), thiết bị UV/LED curing và máy đo tia UV cho quy trình sản xuất.

5.2 Khi nào không nên chỉ sử dụng UV LED?

Không phải mọi vị trí keo đều có thể đóng rắn hoàn toàn bằng ánh sáng. Nếu đường keo nằm sâu trong khe, bị che khuất hoặc vật liệu có yêu cầu đóng rắn thứ cấp, doanh nghiệp có thể cần keo hai cơ chế như UV + nhiệt hoặc UV + ẩm.

COUSZ hiện có các dòng keo light-cure kết hợp cơ chế đóng rắn thứ cấp cho những vùng mà ánh sáng khó tiếp cận. Vì vậy, trước khi đầu tư máy sấy keo UV tự động, cần kiểm tra datasheet của keo và thực hiện thử nghiệm trên chính sản phẩm.

5.3 Doanh nghiệp nên đánh giá hệ thống tích hợp theo những tiêu chí nào?

Thay vì chỉ hỏi “máy UV bao nhiêu W?”, nên đánh giá toàn bộ hệ thống theo bảng sau:

Tiêu chí	Câu hỏi cần xác định
Keo	Bước sóng và liều UV yêu cầu là bao nhiêu?
Tra keo	Lượng keo và độ lặp lại cần đạt mức nào?
UV	Cường độ và độ đồng đều tại sản phẩm?
Robot	Có cần đồng bộ tọa độ và thời gian không?
PLC	Có I/O, interlock và giao tiếp phù hợp không?
Kiểm tra	Có camera hoặc đo UV để xác nhận quá trình không?
Mở rộng	Có thể thay đổi chương trình khi đổi sản phẩm không?

6. Kết luận: tích hợp máy sấy UV với máy tra keo có phải xu hướng của sản xuất tự động?

Tích hợp máy sấy UV với máy tra keo không đơn thuần là ghép hai thiết bị thành một dây chuyền. Giá trị lớn hơn nằm ở việc đồng bộ lượng keo, vị trí tra, bước sóng, cường độ UV, liều UV, thời gian chiếu và dữ liệu kiểm tra trong cùng một quy trình.

Với các doanh nghiệp đang xây dựng tự động hóa tra keo và sấy UV, cách tiếp cận phù hợp là bắt đầu từ vật liệu và yêu cầu chất lượng, sau đó mới lựa chọn đầu dispensing, nguồn UV, PLC, robot và hệ thống kiểm tra.

Khi thiết kế đúng, tích hợp máy sấy UV với máy tra keo có thể giúp giảm thao tác trung gian, tăng khả năng lặp lại, rút ngắn chu kỳ và tạo nền tảng cho dây chuyền sản xuất có khả năng truy xuất dữ liệu.

FAQ về tích hợp máy tra keo và sấy UV

6.1 Có thể tích hợp máy tra keo UV với máy UV LED không?

Có. Máy tra keo và nguồn UV LED có thể được đồng bộ bằng PLC, robot, cảm biến hoặc tín hiệu điều khiển để tạo thành một quy trình tự động.

6.2 Có nhất thiết phải dùng robot khi tích hợp hai hệ thống?

Không. Tùy sản phẩm, hệ thống có thể sử dụng băng tải, bàn trượt, cơ cấu XY hoặc robot. Robot phù hợp khi sản phẩm có nhiều vị trí tra keo hoặc cần chuyển động linh hoạt.

6.3 Làm thế nào để biết keo đã nhận đủ UV?

Cần xác định liều UV yêu cầu từ nhà sản xuất keo, sau đó xác nhận bằng phép đo cường độ và liều UV tại vị trí sản phẩm. Không nên chỉ dựa vào công suất điện của nguồn UV.

6.4 Máy sấy UV và máy tra keo có thể dùng chung PLC không?

Có. PLC có thể làm bộ điều phối chung, nhận tín hiệu từ cảm biến và máy tra keo, sau đó điều khiển nguồn UV, băng tải, robot và các cơ cấu liên quan.
