English
中文 (中国)
한국어
UV LED đang được sử dụng ngày càng phổ biến trong các dây chuyền đóng rắn keo quang hóa nhờ khả năng kiểm soát bước sóng, cường độ chiếu và thời gian xử lý. Tuy nhiên, nếu sản phẩm xuất hiện vàng màu, bọt khí, khó tháo khuôn hoặc độ cứng không đồng đều, nguyên nhân không nhất thiết nằm ở thiết bị.
1. Vì sao cùng một quy trình nhưng kết quả sấy keo lại khác nhau?
1.1. Đóng rắn keo UV không chỉ phụ thuộc vào thời gian chiếu
Một sai lầm phổ biến là chỉ xác định quy trình theo công thức “chiếu X giây là đạt”. Trong thực tế, chất lượng đóng rắn phụ thuộc đồng thời vào bước sóng, irradiance (mW/cm²), UV dose (mJ/cm²), khoảng cách từ nguồn sáng đến bề mặt keo, độ dày lớp keo, thành phần photoinitiator và nhiệt độ.
Ví dụ, cùng một mức irradiance nhưng thay đổi khoảng cách giữa đầu phát và sản phẩm có thể làm UV dose nhận được thay đổi đáng kể. Một nghiên cứu về nguồn 365 nm được công bố trên Measurement: Sensors cho thấy nguồn UV LED 365 nm được đo ở mức khoảng 884 mW/cm², với độ ổn định 1,0% trong 15 phút và độ đồng đều 1,6% trong điều kiện thử nghiệm.
1.2. Keo UV phải được sấy khô ở bước sóng UV tương thích
Photoinitiator quyết định khả năng hấp thụ năng lượng tại những vùng bước sóng nhất định. Vì vậy, không nên mặc định rằng mọi loại keo quang hóa đều tương thích với cùng một nguồn sáng.
RadTech cũng lưu ý rằng khả năng chuyển đổi sang công nghệ LED phụ thuộc vào hóa chất, bước sóng, công suất quang, khoảng cách chiếu, tốc độ dây chuyền và yêu cầu đóng rắn cuối cùng.
2. Những lỗi thường gặp khi sấy keo UV LED là gì?
2.1. Thời gian sấy quá lâu dẫn đến keo đổi màu (bị chuyển vàng)
Hiện tượng vàng màu thường liên quan đến nhiệt tích tụ, thời gian xử lý quá dài, thông gió kém hoặc nhiệt độ trong buồng sấy không đồng đều. Nếu sản phẩm được xếp quá dày, vùng bên trong có thể thoát nhiệt chậm hơn vùng ngoài.
- Kiểm tra nhiệt độ thực tế tại nhiều vị trí trong buồng.
- Giảm mật độ xếp sản phẩm nếu luồng khí bị cản trở.
- Vệ sinh buồng sấy và loại bỏ nguồn nhiễm màu.
- Không kéo dài thời gian chiếu chỉ để “chắc chắn đã cứng”.
2.2. Vì sao LED hoặc khu vực quanh LED xuất hiện bọt khí?
Bọt khí có thể xuất hiện do quá trình nhúng keo chưa tốt, nhiệt độ tăng quá nhanh, keo đã quá hạn hoặc công đoạn khử bọt chưa đạt. Với vật liệu hai thành phần, việc trộn không đúng kỹ thuật cũng có thể tạo ra vùng phản ứng không đồng nhất.
Giải pháp thực tế là kiểm tra lại độ nhớt, thời gian sử dụng sau khi pha, phương pháp khuấy và điều kiện hút chân không. Nếu lỗi lặp lại theo từng lô keo, nên yêu cầu nhà cung cấp phân tích công thức và điều kiện đóng rắn.
2.3. Vì sao sản phẩm khó tháo khuôn sau khi đóng rắn?
Khó tháo khuôn thường liên quan đến độ cứng chưa đạt hoặc điều kiện đóng rắn của hệ keo A/B không phù hợp. Không nên chỉ tăng công suất nguồn sáng ngay lập tức.
Cần xác nhận lại tỷ lệ pha, nhiệt độ, thời gian giữ nhiệt và tiêu chuẩn độ cứng với nhà cung cấp vật liệu. Nếu keo chưa đạt chuyển hóa cần thiết, tăng thời gian mà không kiểm soát nhiệt có thể làm phát sinh thêm lỗi vàng màu.

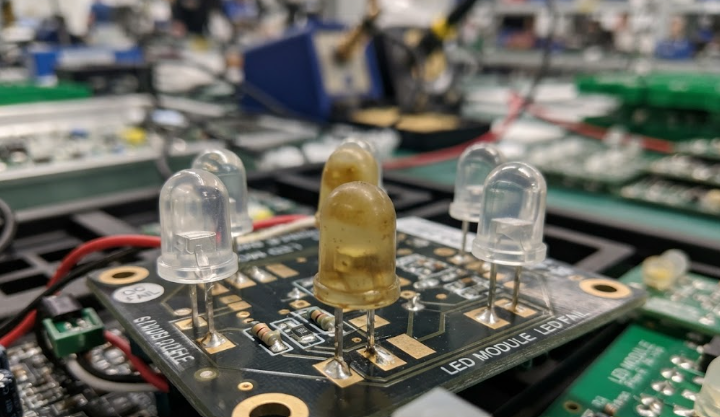

2.4. Vì sao linh kiện hoặc khu vực LED bị ố vàng?
Đối với một số kết cấu có đầu đèn lớn như Ø8 hoặc Ø10, nhiệt tập trung có thể cao hơn dự kiến. Khi quy trình đóng rắn/tháo khuôn được thực hiện ở khoảng 120–140°C trong 30 phút theo yêu cầu của một số loại vật liệu, cần đặc biệt tránh duy trì trên 150°C trong thời gian dài nếu nhà sản xuất keo không cho phép.
Tỷ lệ pha không chính xác, chẳng hạn dư thành phần A, cũng có thể ảnh hưởng đến màu sắc và tính chất sau đóng rắn.
2.5. Vì sao keo bò lên giá đỡ theo hiện tượng wicking?
Wicking là hiện tượng keo di chuyển dọc theo khe, cạnh hoặc bề mặt tiếp xúc do hiệu ứng mao dẫn. Bề mặt giá đỡ lồi lõm, khe hở nhỏ hoặc thành phần dễ bay hơi trong vật liệu có thể làm hiện tượng rõ hơn.
Nên kiểm tra hình học của giá đỡ, độ nhám bề mặt và lượng keo cấp. Nếu hiện tượng vẫn xuất hiện ổn định, cần phối hợp với nhà cung cấp vật liệu để xác định nguyên nhân từ công thức.
2.6. Vì sao thử nghiệm mực đỏ cho thấy sản phẩm kém kín khít?
Đây có thể là dấu hiệu lớp keo chưa đóng rắn hoàn toàn. Với ứng dụng keo phủ bảng mạch UV, việc chỉ nhìn bề mặt đã khô chưa đủ để kết luận vật liệu đạt yêu cầu.
Cần kiểm soát quá trình trộn A/B, nhiệt độ đóng rắn và thời gian lão hóa. Nếu phần bên trong còn vùng chưa đóng rắn, khả năng chống thấm và độ bền lâu dài có thể bị ảnh hưởng.
2.7. Vì sao cùng một giá đỡ nhưng màu hoặc thời gian gel hóa không đồng đều?
Nguyên nhân thường gặp là vật liệu chưa được khuấy trộn đồng nhất. Các góc của thùng chứa có thể chứa vùng có nồng độ thành phần khác với khu vực trung tâm.
Quy trình nên quy định rõ tốc độ khuấy, thời gian khuấy và cách xử lý vật liệu ở thành hoặc đáy thùng thay vì chỉ ghi chung chung là “khuấy đều”.
2.8. Vì sao cùng một lô màu nhưng sản phẩm lại có màu khác nhau?
Sự lắng cặn hoặc phân bố chất tạo màu không đồng đều là nguyên nhân đáng chú ý. Trước khi sử dụng, vật liệu có thể cần được làm ấm theo hướng dẫn của nhà sản xuất và khuấy lại đến khi màu đồng nhất.
3. Làm thế nào để kiểm soát chất lượng sấy bằng UV LED?
3.1. Hãy kiểm tra bốn biến số quan trọng
| Thông số | Ý nghĩa | Dấu hiệu cần kiểm tra |
|---|---|---|
| Bước sóng (nm) | Quyết định mức độ phù hợp với photoinitiator | Bề mặt khô nhưng lõi chưa đạt |
| Irradiance (mW/cm²) | Cường độ ánh sáng tại bề mặt | Độ cứng thay đổi theo vị trí |
| UV dose (mJ/cm²) | Tổng năng lượng UV nhận được | Thời gian cài đặt giống nhau nhưng kết quả khác |
| Nhiệt độ | Ảnh hưởng đến phản ứng và độ ổn định vật liệu | Vàng màu, biến dạng, bọt khí |
3.2. Lợi ích thực tế khi kiểm soát bằng dữ liệu
Khi quy trình được xây dựng dựa trên irradiance và dose thay vì chỉ dựa vào thời gian, doanh nghiệp có thể phát hiện sớm sự suy giảm công suất đầu phát, sai lệch khoảng cách hoặc sự thay đổi của vật liệu.
Nghiên cứu trên Coatings về đóng rắn lớp phủ gỗ cho thấy khoảng cách giữa nguồn sáng và bề mặt có thể ảnh hưởng rất lớn đến irradiation; trong thử nghiệm, nguồn UV LED ở khoảng cách 1,3 cm tạo mức irradiation cao hơn khoảng 5–12 lần so với một số khoảng cách lớn hơn. Nghiên cứu cũng ghi nhận nhiệt độ bề mặt thấp hơn với LED trong điều kiện thử nghiệm.
4. Vì sao cần đo irradiance và UV dose thay vì chỉ cài thời gian?
4.1. Công thức cơ bản để hiểu quá trình đóng rắn
Về mặt kỹ thuật, có thể hình dung:
UV dose ≈ Irradiance × thời gian
Trong đó irradiance thường được biểu diễn bằng mW/cm² và dose bằng mJ/cm². Tuy nhiên, đây chỉ là cách tính năng lượng tổng quát; hiệu quả thực tế còn phụ thuộc vào phổ phát xạ và khả năng hấp thụ của photoinitiator.
Một nghiên cứu năm 2026 về UV-C LED và keo hot-melt nhạy sáng cho thấy cùng một mức dose đo được chưa chắc tạo ra cùng kết quả đóng rắn nếu nguồn sáng có phân bố phổ khác nhau. Trong nghiên cứu này, một số hệ keo cần dose UV-C cao hơn đáng kể khi sử dụng LED 280 nm so với nguồn mercury phổ rộng.
4.2. Vì sao không nên chạy máy ở công suất tối đa?
Công suất cao không đồng nghĩa với chất lượng tốt hơn. Nếu vật liệu đã đạt dose cần thiết nhưng tiếp tục nhận năng lượng, nhiệt và phản ứng phụ có thể tăng, đặc biệt với các kết cấu nhạy nhiệt hoặc vật liệu dễ đổi màu.
Mục tiêu của quy trình tốt là đạt đủ năng lượng – đúng phổ – đúng thời gian – đúng nhiệt độ, thay vì đơn giản hóa thành “càng mạnh càng tốt”.
5. Khi nào nên thay đổi thiết bị hoặc quy trình?
5.1. Khi vấn đề lặp lại dù vật liệu không thay đổi
Nếu cùng một loại keo, cùng công thức nhưng kết quả thay đổi theo thời gian, hãy kiểm tra đầu phát, hệ thống làm mát, khoảng cách chiếu và irradiance trước khi kết luận keo bị lỗi.
Tuổi thọ nguồn sáng cũng cần được đưa vào kế hoạch bảo trì. Tài liệu kỹ thuật của RadTech cho biết tuổi thọ UV LED thường được công bố khoảng 20.000 giờ, trong khi đèn hồ quang mercury truyền thống thường khoảng 500–2.000 giờ; mức suy giảm đầu ra và yêu cầu bảo trì cũng khác nhau đáng kể.
5.2. Khi cần giảm nhiệt cho sản phẩm
UV LED có lợi thế về phát xạ phổ hẹp và giảm phần năng lượng không hữu ích so với nguồn mercury phổ rộng. Một nghiên cứu được công bố trên ACS Sustainable Chemistry & Engineering ghi nhận trong một ứng dụng quang hóa cụ thể, hệ LED 365 nm đạt mức giảm tiêu thụ điện trên 85 lần so với cấu hình mercury được nghiên cứu. Đây là số liệu của một hệ thống cụ thể, không nên áp dụng máy móc cho mọi dây chuyền.
6. Doanh nghiệp nên kiểm tra những thông số nào trước khi sản xuất?
6.1. Checklist kỹ thuật trước khi nghiệm thu
- Xác nhận bước sóng phù hợp với photoinitiator của keo.
- Đo irradiance tại chính vị trí sản phẩm thay vì chỉ dựa vào thông số catalogue.
- Xác định UV dose mục tiêu thông qua thử nghiệm thực tế.
- Kiểm tra khoảng cách từ đầu phát đến bề mặt keo.
- Kiểm soát nhiệt độ sản phẩm trong và sau quá trình đóng rắn.
- Kiểm tra độ đồng đều giữa tâm và mép vùng chiếu.
- Thiết lập tiêu chuẩn kiểm tra độ cứng, độ bám dính và độ kín khít.
- Ghi nhận thông số theo từng lô keo để truy xuất khi phát sinh lỗi.
Đây cũng là lý do lựa chọn đèn UV LED sấy keo UV không nên dựa duy nhất vào công suất điện hoặc giá thiết bị. Một hệ thống phù hợp phải đồng thời đáp ứng yêu cầu về bước sóng, irradiance, dose, vùng chiếu, làm mát và khả năng tích hợp với dây chuyền.
FAQ – Câu hỏi thường gặp về sấy keo UV LED
FAQ 1. Có phải cứ tăng công suất là keo sẽ đóng rắn nhanh hơn?
Không. Tốc độ đóng rắn còn phụ thuộc vào bước sóng, photoinitiator, độ dày keo, khoảng cách chiếu và UV dose. Tăng công suất quá mức có thể làm tăng nhiệt mà không cải thiện tương ứng chất lượng đóng rắn.
FAQ 2. Tại sao bề mặt keo đã khô nhưng bên trong vẫn mềm?
Có thể do năng lượng UV không xuyên đủ sâu, bước sóng không phù hợp hoặc công thức keo hấp thụ ánh sáng mạnh. Với lớp keo dày hoặc có màu, cần đánh giá dose và phổ phát xạ ở mức sâu hơn.
FAQ 3. Có thể dùng một máy cho nhiều loại keo không?
Có thể trong một số trường hợp, nhưng cần xác nhận phổ hấp thụ của photoinitiator và yêu cầu dose của từng loại keo. Không nên mặc định một chương trình đóng rắn phù hợp cho toàn bộ vật liệu.
FAQ 4. Khi nào nên dùng máy đo UV?
Nên đo định kỳ để phát hiện sự suy giảm irradiance, kiểm tra độ đồng đều vùng chiếu và xác nhận rằng thông số thực tế vẫn nằm trong cửa sổ quy trình đã xác lập.
Kết luận: Làm thế nào để tối ưu quy trình UV LED sấy keo?
Để UV LED phát huy đúng lợi thế, doanh nghiệp cần nhìn toàn bộ quá trình như một hệ thống gồm nguồn sáng, keo, photoinitiator, nhiệt độ, khoảng cách và UV dose. Khi kiểm soát được các biến số này, những lỗi như vàng màu, bọt khí, đóng rắn không đều hay khó tháo khuôn sẽ dễ dàng truy tìm nguyên nhân hơn.
👉 Cần lựa chọn máy sấy UV LED phù hợp với loại keo, bước sóng và sản phẩm của bạn?
📩 Hãy gửi thông tin loại keo, độ dày lớp keo, kích thước vùng cần chiếu và thời gian chu kỳ mục tiêu để được tư vấn cấu hình.
🔬 Có thể thực hiện thử nghiệm mẫu để xác định bước sóng, irradiance và dose phù hợp trước khi triển khai sản xuất hàng loạt.
Hotline tư vấn kỹ thuật 24/7: 0965 535 348 Ms Yuna – COUSZ Việt Nam
Email hỗ trợ: sales03@cousz.com
Website chính thức: www.cousz-vn.com
