1. Chóa phản quang trong đèn UV LED là gì?

1.1. Chóa phản quang có cấu tạo và nguyên lý hoạt động như thế nào?

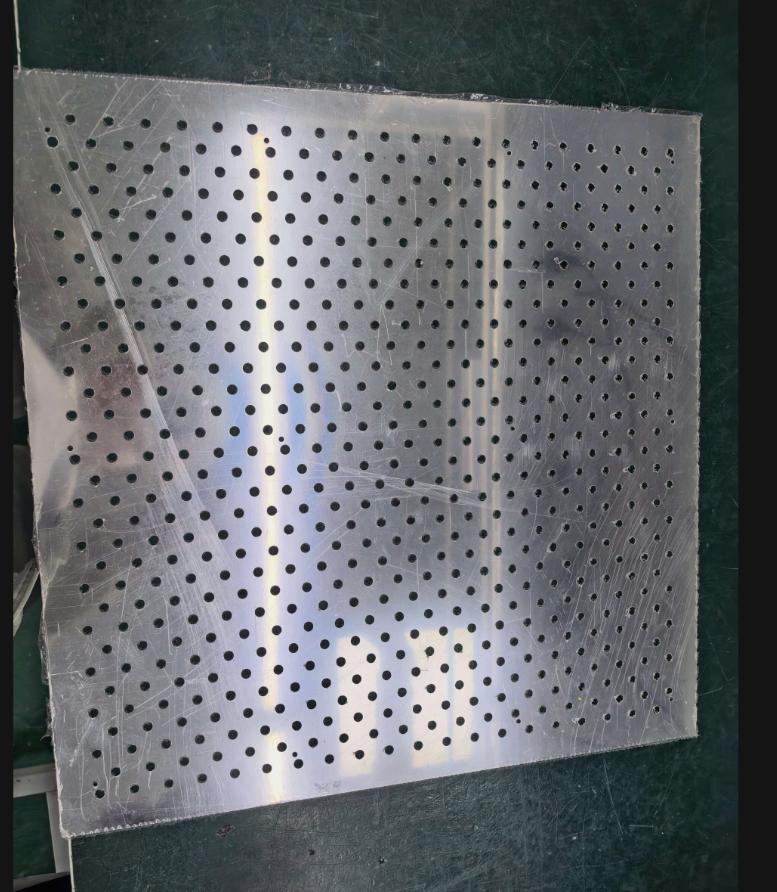

Chóa phản quang là bộ phận quang học được bố trí quanh hoặc gần nguồn sáng nhằm kiểm soát hướng truyền của ánh sáng. Thay vì để một phần bức xạ UV lan ra ngoài vùng làm việc, thiết kế chóa có thể sử dụng hiện tượng phản xạ để điều hướng ánh sáng về phía khu vực cần xử lý.

Tùy cấu trúc của hệ thống, chóa có thể được thiết kế dạng elip, dạng máng hoặc dạng định hướng. Khi kết hợp với mảng LED và thấu kính, hệ thống quang học có thể tạo ra vùng chiếu rộng, hẹp hoặc tập trung theo yêu cầu của dây chuyền.

RadTech phân loại quang học trong hệ thống UV LED thành nhiều nhóm, trong đó có reflector bên trong và reflector bên ngoài. Các cấu trúc này có thể tạo đầu ra hẹp hoặc định hướng hơn, giúp kiểm soát sự lan truyền của tia UV.

1.2. Vì sao đèn UV LED cần sử dụng chóa phản quang?

Chip LED phát ánh sáng theo một phân bố góc nhất định. Nếu không được kiểm soát, một phần năng lượng có thể không đi trực tiếp tới sản phẩm. Chóa phản quang giúp thay đổi hướng truyền của phần ánh sáng này, qua đó hỗ trợ tận dụng năng lượng phát ra và kiểm soát vùng chiếu.

Trong một máy UV LED, quang học thường không hoạt động độc lập. Chóa, thấu kính, cửa sổ bảo vệ, khoảng cách làm việc và cách bố trí LED phải được thiết kế như một hệ thống thống nhất. RadTech cũng nhấn mạnh rằng quang học có vai trò định hình, phản xạ và dẫn hướng ánh sáng UV LED để đưa nhiều ánh sáng hơn đến bề mặt vật liệu.

---

2. Chóa phản quang ảnh hưởng thế nào đến hiệu quả đóng rắn UV?

2.1. Chóa phản quang giúp tăng khả năng tập trung ánh sáng UV như thế nào?

Chuỗi hoạt động có thể được hiểu đơn giản như sau:

Nguồn sáng UV LED → ánh sáng phát ra theo nhiều hướng → chóa định hướng ánh sáng → tăng lượng UV tới vùng cần xử lý → hỗ trợ đóng rắn.

Khả năng phản xạ tia UV của hệ thống phụ thuộc vào vật liệu và hình học bề mặt. Một thiết kế tốt không chỉ tìm cách đưa ánh sáng về phía sản phẩm mà còn phải kiểm soát góc tới, kích thước vùng chiếu và khoảng cách làm việc.

Một nghiên cứu trên tạp chí Coatings về mô-đun LED tử ngoại sâu cho thấy việc tối ưu hệ thống phản xạ đã nâng công suất bức xạ trung bình đo ở khoảng cách 5 cm từ 7,87 lên 14,07 mW/cm², tương đương mức cải thiện khoảng 79%; cường độ đỉnh tăng từ 11 lên 18,8 mW/cm² và góc phân kỳ giảm từ khoảng 120° xuống 60°. Đây là ví dụ cho thấy thiết kế phản xạ có thể thay đổi đáng kể phân bố năng lượng quang học, dù kết quả cụ thể phụ thuộc từng hệ thống.

2.2. Chóa phản quang giúp cải thiện độ đồng đều của ánh sáng UV ra sao?

Trong đóng rắn UV, chỉ đạt cường độ cao tại một điểm chưa chắc đã tạo ra chất lượng tốt. Nếu vùng chiếu có điểm quá mạnh và điểm quá yếu, sản phẩm có thể xuất hiện hiện tượng đóng rắn không đồng đều.

Một nghiên cứu trên Applied Sciences về hệ thống UV LED cho thấu kính camera cấp wafer đã sử dụng mô phỏng quang học để tối ưu bố trí LED và công suất từng vùng nhằm cải thiện độ đồng đều phơi sáng. Nghiên cứu sử dụng phép đo tại nhiều vị trí trong vùng chiếu và đặt mục tiêu độ đồng đều từ 90% trở lên theo tiêu chí được trình bày trong nghiên cứu.

Điều này đặc biệt quan trọng với các sản phẩm có bề mặt cong, góc cạnh hoặc hình học 3D. Trong những trường hợp này, việc tập trung ánh sáng UV cần được cân bằng với khả năng phủ đều toàn bộ vùng cần đóng rắn.

Một tài liệu kỹ thuật của RadTech cũng lưu ý rằng quang học định hướng có thể duy trì mức bức xạ đỉnh tốt hơn khi tăng khoảng cách, nhưng hiệu quả không kéo dài vô hạn; đồng thời, một số thiết kế reflector hoặc rod lens có thể làm giảm mật độ năng lượng do giới hạn về diện tích và số lượng diode. Vì vậy, chóa không phải lúc nào cũng là lựa chọn tốt hơn nếu thiết kế không phù hợp với ứng dụng.

---

3. Cần lưu ý gì khi lựa chọn chóa cho đèn UV LED?

3.1. Chọn chóa phản quang theo loại nguồn sáng và hình dạng vùng chiếu

Khi lựa chọn chóa phản quang UV LED, không nên chỉ dựa vào công suất điện của đèn. Trước tiên cần xác định sản phẩm cần vùng chiếu rộng hay hẹp, chiếu một điểm hay toàn bộ bề mặt.

Các thông số nên được xem xét gồm:

• Loại và cách bố trí LED.
• Góc phát sáng của nguồn.
• Kích thước vùng chiếu yêu cầu.
• Khoảng cách từ đầu chiếu đến sản phẩm.
• Hình dạng và độ cong của sản phẩm.
• Mức độ đồng đều cần thiết.
• Bước sóng phù hợp với keo, mực hoặc lớp phủ.

Đối với chóa phản quang đèn UV, vật liệu phản xạ cũng cần được lựa chọn dựa trên dải bước sóng làm việc thay vì chỉ nhìn vào độ bóng của bề mặt.

3.2. Kết hợp chóa, bước sóng và khoảng cách chiếu để tối ưu đóng rắn

Thiết kế quang học chỉ là một phần của bài toán. Cường độ UV tại bề mặt sản phẩm còn thay đổi theo khoảng cách, góc chiếu và cấu trúc của nguồn.

Yếu tố	Ảnh hưởng đến quá trình đóng rắn
Loại nguồn sáng	Quyết định dạng phân bố ánh sáng
Hình dạng chóa	Ảnh hưởng hướng và phạm vi chiếu
Vật liệu phản xạ	Ảnh hưởng khả năng phản xạ UV
Bước sóng	Cần phù hợp với chất khơi mào quang trong keo
Khoảng cách chiếu	Ảnh hưởng cường độ UV tại bề mặt
Hình dạng sản phẩm	Quyết định yêu cầu về vùng chiếu và độ đồng đều

Mối quan hệ giữa khoảng cách và cường độ đã được thể hiện trong nhiều nghiên cứu về hệ thống LED. Một nghiên cứu đăng trên Dental Materials cho thấy cường độ ánh sáng giảm khi khoảng cách tăng; tốc độ suy giảm không giống nhau giữa các thiết bị. Nghiên cứu cũng ghi nhận độ sâu đóng rắn giảm theo khoảng cách, cho thấy không thể đánh giá hiệu quả nguồn sáng chỉ bằng công suất danh định.

Vì vậy, quy trình lựa chọn nên đi theo hướng: bước sóng → vùng chiếu → khoảng cách → cường độ UV → liều UV → thời gian đóng rắn.

---

4. Làm thế nào để tối ưu hệ thống quang học của máy UV LED?

4.1. Có nên chỉ tăng công suất LED để tăng hiệu quả đóng rắn?

Không nhất thiết. Tăng công suất nhưng phân bố ánh sáng không phù hợp có thể tạo điểm nóng trong vùng chiếu mà không cải thiện đồng đều toàn bộ sản phẩm.

Một hệ thống hiệu quả cần phối hợp nguồn sáng UV LED, mảng LED, chóa, thấu kính, hệ thống làm mát và bộ điều khiển. RadTech mô tả quang học là một trong những thành phần chính của hệ thống UV LED, bên cạnh LED, mảng LED và quản lý nhiệt.

4.2. Vì sao cần đo cường độ UV thực tế thay vì chỉ dựa vào thông số của nhà sản xuất?

Thông số tại chip LED không đồng nghĩa với giá trị nhận được trên bề mặt sản phẩm. Khoảng cách, chóa, thấu kính, cửa sổ bảo vệ, nhiệt độ và cấu trúc hệ thống đều có thể làm thay đổi năng lượng thực tế.

Đặc biệt, UV LED điểm và các đầu chiếu tập trung có thể tạo ra phân bố cường độ rất khác nhau giữa vùng trung tâm và vùng rìa. Do đó, nên đo nhiều vị trí trên vùng chiếu bằng thiết bị đo phù hợp với đúng bước sóng của hệ thống.

RadTech cũng lưu ý rằng thiết bị đo cần phù hợp với phổ phát xạ đặc trưng của UV LED; cảm biến được thiết kế cho nguồn thủy ngân có thể không phản ánh chính xác toàn bộ bức xạ của nguồn LED.

4.3. Chóa phản quang có phù hợp với mọi máy sấy keo UV không?

Không. Mỗi máy sấy keo UV có thể sử dụng cấu trúc quang học khác nhau tùy mục tiêu sản xuất. Một hệ thống cần chiếu điểm có yêu cầu khác với hệ thống chiếu diện rộng hoặc hệ thống UV LED dạng băng tải.

Với sản phẩm có hình dạng phức tạp, nên đánh giá đồng thời vùng chiếu, cường độ tại nhiều điểm, thời gian chiếu và liều UV. Đây là cách thực tế hơn để xác định liệu thiết kế chóa phản quang hiện tại có thực sự cải thiện quá trình hay không.

---

5. Kết luận: Chóa phản quang quan trọng như thế nào trong hệ thống UV LED?

Chóa phản quang không đơn thuần là một bộ phận kim loại đặt quanh LED. Đây là một phần của hệ thống quang học có nhiệm vụ kiểm soát hướng truyền ánh sáng và góp phần quyết định cách năng lượng UV được phân bố trên sản phẩm.

Để đạt hiệu quả đóng rắn ổn định, doanh nghiệp nên đánh giá đồng thời:

• Thiết kế và vật liệu chóa.
• Bước sóng của nguồn UV LED.
• Thiết kế thấu kính và góc phát sáng.
• Khoảng cách từ nguồn đến sản phẩm.
• Cường độ UV và liều UV thực tế.
• Độ đồng đều của vùng chiếu.
• Đặc tính của keo, mực hoặc lớp phủ cần đóng rắn.

Đặc biệt, Chóa phản quang chỉ phát huy hiệu quả khi được thiết kế đồng bộ với toàn bộ hệ thống. Với các ứng dụng yêu cầu vùng chiếu chính xác, tốc độ sản xuất cao hoặc sản phẩm có hình học phức tạp, việc tối ưu quang học nên được thực hiện bằng đo đạc và thử nghiệm thực tế thay vì chỉ dựa trên công suất LED.

---

6. FAQ – Câu hỏi thường gặp về chóa phản quang UV LED

Chóa phản quang có làm tăng cường độ UV không?

Có thể, nhưng không phải trong mọi thiết kế. Chóa có thể giúp điều hướng phần ánh sáng phát ra theo hướng hữu ích hơn, nhưng cường độ tại sản phẩm còn phụ thuộc vào vật liệu, hình học, LED, thấu kính và khoảng cách chiếu.

Chóa phản quang có ảnh hưởng đến thời gian đóng rắn UV không?

Có thể ảnh hưởng gián tiếp. Nếu thiết kế quang học giúp tăng hoặc phân bố tốt hơn năng lượng UV tại bề mặt, cùng một vật liệu có thể đạt liều UV cần thiết trong thời gian ngắn hơn. Tuy nhiên cần kiểm tra thực tế bằng đo cường độ và thử nghiệm đóng rắn.

Có nên chọn chóa theo công suất của máy UV LED?

Không nên chỉ dựa vào công suất. Cần xem xét đồng thời bước sóng, vùng chiếu, khoảng cách làm việc, độ đồng đều, vật liệu cần đóng rắn và cường độ UV thực tế tại bề mặt sản phẩm.

Chóa và thấu kính UV LED có giống nhau không?

Không. Chóa chủ yếu sử dụng phản xạ để định hướng ánh sáng, trong khi thấu kính sử dụng đặc tính truyền và khúc xạ để điều chỉnh đường truyền. Hai thành phần có thể được kết hợp trong cùng một hệ thống quang học.
